Módulo de pantalla LED de 7 segmentos de 4 dígitos Ultra Blanco/Rojo Personalizado para paneles de medidores eléctricos (ánodo común)

Módulo de pantalla LED de 7 segmentos de 4 dígitos Ultra Blanco/Rojo Personalizado para paneles de medidores eléctricos (ánodo común)

Nombre De La Marca:	LIGHT-BO
Número De Modelo:	LB6020IRW1B
Cuota De Producción:	1000
Precio:	Negotiate
Condiciones De Pago:	T/T, Unión Occidental
Capacidad De Suministro:	20000 PC/día

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Shénzhen, China

Certificación:

ISO9001&RoHS

Temperatura de almacenamiento:

-35°C~+85°C

Tipo de producto:

Tecnología SMD

Dimensión de la pantalla:

Por encargo

La polaridad:

CC y CA

Tipo:

Estándar

Número de alfiler:

8 a la izquierda + 16 a la derecha

OEM:

Sí

Ventaja:

Alta eficiencia, bajo consumo de energía

Color LED:

naranja

Color del segmento:

Blanco Micky o igual que el color emisor.

Brillo:

12-230mcd

color emisor:

Rojo brillante estupendo

Especificación:

22,5*14*7,2 MM

Píxeles:

10mm

Tipo de dígito:

Tipo de 4 dígitos

Detalles de empaquetado:

EPE+cartón

Capacidad de la fuente:

20000 PC/día

Resaltar:

Módulo de pantalla LED de 7 segmentos personalizado

Pantalla LED de 4 dígitos ultra blanca y roja de 7 segmentos

Pantalla de 7 segmentos de ánodo común para medidores

Descripción del producto

Módulo de visualización LED de 7 segmentos de 4 dígitos de color rojo/ultra blanco personalizado para paneles de medidores eléctricos (ánodo común)

Diseñado específicamente para escenarios de medición eléctrica, este módulo de pantalla LED de 7 segmentos de 4 dígitos es su opción ideal para lecturas digitales precisas y confiables.Diseñados para integrarse perfectamente en los contadores de electricidad, combina una iluminación ultrabrillante con un rendimiento estable, garantizando una visibilidad clara incluso en gabinetes de medidores tenues o cerrados.

Especificaciones clave

Tipo de pantalla:Modulo LED de 7 segmentos de 4 dígitos (personalizable)
Las dimensiones exteriores:60 × 20 × 8 mm (diseño compacto para paneles de medidores)
Altura de los dígitos:14.2 mm (0,56 pulgadas) - visibilidad clara desde la distancia
Polaridad:Anodo común (optimizado para circuitos de control de medidores)
Color claro:Blanco ultra brillante y rojo (colores personalizados disponibles bajo petición)
Compatibilidad:Compatible con los circuitos integrados de conductor estándar, fácil de integrar

Ventajas principales

• las condiciones de trabajo Brillo superior:La salida de alta luminancia garantiza una fácil legibilidad en recintos de medidores con poca luz o en ambientes luminosos al aire libre

• las condiciones de trabajo Distribución uniforme de la luz:Cada segmento brilla uniformemente sin manchas oscuras o brillo desigual

• las condiciones de trabajo Diseño de ahorro de energía:Consumo de energía muy bajo y consumo de corriente mínimo para una operación a largo plazo las 24 horas del día, los 7 días de la semana

• las condiciones de trabajo Confiabilidad excepcional:Construidos para soportar un uso continuo en ambientes hostiles o con fluctuaciones de temperatura

• las condiciones de trabajo Personalización flexible:Disponible en varios colores con un factor de forma compacto para paneles de medidores estándar

Escenarios de aplicación

Este módulo está diseñado específicamente para sistemas de medición eléctrica, incluyendo:

Contadores de electricidad inteligentes (residenciales e industriales)
Dispositivos de vigilancia de la energía
Paneles de control de servicios públicos
Instrumentos de medición eléctricos
Display de contadores industriales

Calidad y conformidad

Compatible con la Directiva RoHS, que cumple con las normas medioambientales internacionales
Estrictamente probado para la durabilidad y larga vida útil
Fácil de instalar en PCB, reduciendo el tiempo y los costes de producción

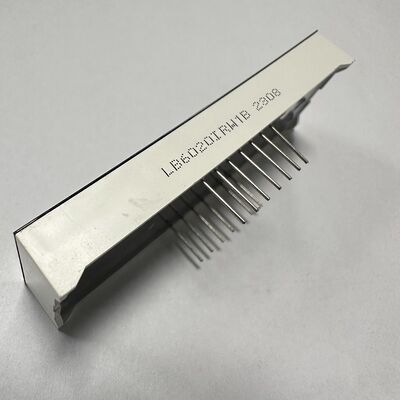

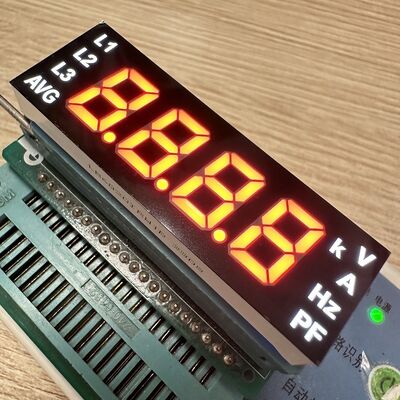

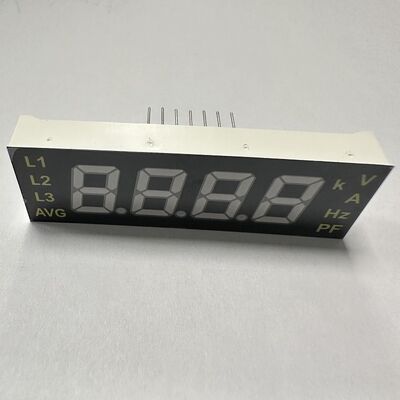

Imágenes del producto

Tiempo de entrega

Cantidad (piezas)	1 - 100	101 - 1000	En el caso de las entidades financieras
Tiempo de entrega estimado (días)	5	15	En espera

Valores máximos absolutos (Ta=25 oC)

Parámetro	El símbolo	Las calificaciones	Unidad
Corriente hacia adelante (por dado)	Ppm	20	- ¿Qué es?
Voltado inverso (por dado)	- ¿ Qué?	5	V.
Disposición de energía (por dado)	Pm	80	el valor de la carga
Rango de temperatura de funcionamiento	- ¿Qué es?	-40 ~ + 85	oC
Rango de temperatura de almacenamiento	Tstg	-40 ~ + 85	oC
Temperatura de soldadura (≤ 3 segundos)	¿Qué es?	260	oC

Parámetros técnicos de los LED

Verde amarillo (código: J)

Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.4	V.
Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
Intensidad luminosa	IV	Si = 10 mA	30		40	MCD
Ancho de espectro de la mitad del valor	△λ	Si = 10 mA		20		nm
longitud de onda	Dλ	Si = 10 mA	569		574	nm

En el caso de los productos de la categoría A, el código de identificación será el siguiente:

Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.5	V.
Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
Intensidad luminosa	IV	Si = 10 mA	60		80	MCD
Ancho de espectro de la mitad del valor	△λ	Si = 10 mA		20		nm
longitud de onda	Dλ	Si = 10 mA	585		595	nm

Naranja (código: F)

Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.4	V.
Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
Intensidad luminosa	IV	Si = 10 mA	60		80	MCD
Ancho de espectro de la mitad del valor	△λ	Si = 10 mA		20		nm
longitud de onda	Dλ	Si = 10 mA	600		605	nm

Rojo brillante (código: R)

Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.2	V.
Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
Intensidad luminosa	IV	Si = 10 mA	50		60	MCD
Ancho de espectro de la mitad del valor	△λ	Si = 10 mA		20		nm
longitud de onda	Dλ	Si = 10 mA	630		635	nm

Rojo Ultra Brillante (código: UR)

Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.2	V.
Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
Intensidad luminosa	IV	Si = 10 mA	80		100	MCD
Ancho de espectro de la mitad del valor	△λ	Si = 10 mA		20		nm
longitud de onda	Dλ	Si = 10 mA	625		635	nm

Verde puro (código: G)

Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
Voltagem hacia adelante	Vf	Si = 10 mA	2.6		3.2	V.
Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
Intensidad luminosa	IV	Si = 10 mA	120		180	MCD
Ancho de espectro de la mitad del valor	△λ	Si = 10 mA		20		nm
longitud de onda	Dλ	Si = 10 mA	515		525	nm

El azul ultra brillante (código: BH)

Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
Voltagem hacia adelante	Vf	Si = 10 mA	2.8		3.2	V.
Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
Intensidad luminosa	IV	Si = 10 mA	120		140	MCD
Ancho de espectro de la mitad del valor	△λ	Si = 10 mA		20		nm
longitud de onda	Dλ	Si = 10 mA	460		465	nm

Blanco ultra brillante (código: WH)

Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
Voltagem hacia adelante	Vf	Si = 10 mA	2.8		3.2	V.
Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
Intensidad luminosa	IV	Si = 10 mA	120		140	MCD
Temperatura del color del LED	- ¿ Qué?	Si = 10 mA	5500	20	6800	- ¿ Qué?
Coordenadas de cromaticidad	Se trata de:	Si = 10 mA	0.29,0.32		0.30,0.33	nm

Información del fabricante

La Comisión consideró que la Comisión no había realizado una evaluación de la compatibilidad de la ayuda con el mercado interior.

Establecida en 2006, somos una empresa que integra la I + D, la fabricación y las ventas de pantallas LED optoelectrónica.Empresa certificada de sistemas de gestión de calidad 2015 con más de 15 años de experiencia en OEM y ODM.

La luz de la luzse ha comprometido a proporcionar soluciones personalizadas de alta calidad y bajo coste para ayudar a los clientes a reducir los costes y mejorar la competitividad.

Aplicaciones de productos

Display LED de 7 segmentos, Display LED personalizado, Display LED numérico, Display LED de matriz de puntos, ampliamente utilizado para electrodomésticos, indicadores de temperatura, indicadores de humedad, controlador de refrigerador,indicador de los termostatos, control de calefacción y refrigeración y más.

Certificaciones

Descripción general de la oficina y la fábrica

Exposiciones de la empresa

Servicios de transporte marítimo

Preguntas frecuentes

P1: ¿Es usted empresa comercial o fabricante?

R: Somos un fabricante original con más de 20 años de experiencia en pantallas LED optoelectrónicas.

P2: ¿Cuáles son sus productos principales?

R: Nuestros productos principales incluyen pantalla LED de 7 segmentos, pantalla LED SMD, pantalla LED de matriz de puntos, pantalla LED de flecha, pantalla LED de diseño personalizado, barra de luz LED, LED a través del orificio, LED SMD, luz de fondo LED,y más.

P3: ¿Cuál es su MOQ?

R: Nuestro MOQ es de 1000 pcs. También podemos aceptar pedidos de muestras y pedidos pequeños con cantidad menor que nuestro MOQ.

P4: Antes de hacer el pedido, ¿puedo obtener algunas muestras para pruebas?

R: Sí. Podemos proporcionar 5-10 muestras gratuitas para su prueba, pero el costo de flete será asumido por el cliente.

P5: ¿Cuánto dura su plazo de entrega?

R: Tiempo de entrega: Aproximadamente 10-20 días; De acuerdo con la cantidad de pedido y las materias primas. Si tiene un pedido urgente y tenemos materias primas en stock,Podemos ajustar nuestro plan de producción para que esté listo dentro de 7-10 días.

P6: ¿Cuáles son sus términos de pago?

A: Aceptamos transferencia bancaria, T/T, Western Union y Paypal con una pequeña cantidad. Los detalles de los métodos de pago pueden ser negociables.

P7: ¿Puede citarme los precios FOB?

R: Sí. Podemos citar precios basados en los incoterms EXW, FOB, CIF, DDP.

P8: ¿Cómo puedo obtener su catálogo y lista de precios?

R: Sí. Por favor, háganos saber su dirección de correo electrónico o póngase en contacto con nosotros directamente desde el sitio web para obtener nuestro catálogo y lista de precios.

P9: ¿Puedo negociar los precios?

R: Sí, podemos considerar descuentos para pedidos a granel.

P10: ¿Cuánto serán los gastos de envío?

R: Depende del tamaño de su envío y del método de envío. Le ofreceremos el cargo según lo solicitado.

P11: ¿Puede hacer productos de diseño personalizados?

R: Sí, el servicio OEM y ODM está disponible. Podemos personalizar los tamaños, el color del LED y los iconos funcionales de acuerdo con sus requisitos.

P12: Si envío mi diseño, ¿puedes hacerlo solo para mí, y no se lo mostrará a nadie más?

R: Sí, no lo mostraremos ni lo venderemos a otros sin su autorización.

P13: ¿Cuál será el tiempo de entrega de muestras para productos personalizados?

R: El tiempo de entrega de muestras será de unos 20-25 días laborables después de recibir el costo del molde y la aprobación del dibujo del molde de los clientes.

P14: ¿Cuáles son los métodos de envío?

R: Por lo general, enviamos las mercancías por DHL, FEDEX, UPS, EMS, por aire, por mar, etc., también puede elegir la otra forma que sea mejor para usted.

P15: ¿Cómo garantiza la calidad de sus productos?

R: Somos fabricantes certificados ISO 9001 QMS con más de 20 años de experiencia. Llevamos a cabo dos veces una prueba del 100% para todos nuestros productos antes del envío.
