Brand: Shenzhen Guangzhibao Technology Co., Ltd.
SKU: LB11501AWH1B-H8-D
Price: 0.20 USD
Availability: InStock

Detalles de los productos

Hogar Productos

Pantalla LED de 7 segmentos

Nombre De La Marca:	LIGHT-BO
Número De Modelo:	LB11501AWH1B-H8-D
Cuota De Producción:	1000
Precio:	Negotiate
Condiciones De Pago:	T/T, Unión Occidental,
Capacidad De Suministro:	20000 PC/día

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Shenzhen, China

Certificación:

ISO9001&RoHS

Nombre de la marca:

Light-Bo

Type:

Standard

Digit Count:

Single-digit (1 digit)

Digit Height:

38.10mm (1.5-inch)

Outer Dimensions:

30.6 x 44.0 x 8mm

Polarity:

Common Anode

Detalles de empaquetado:

Epe+Carton

Capacidad de la fuente:

20000 PC/día

Resaltar:

Pantalla de 38 mm

Emisión ultra blanca brillante

Diseño común del ánodo

Descripción del producto

Pantalla LED de 7 segmentos de un solo dígito ultra blanca de 38 mm

Ánodo común para indicador de reloj digital

Descripción del producto

Esta pantalla LED de 7 segmentos de un solo dígito está diseñada para indicadores de reloj digital y aplicaciones generales de lectura numérica. Cuenta con una dimensión exterior de 38 mm, una altura de dígito de 0,67 pulgadas (17 mm) e iluminación blanca ultrabrillante, lo que proporciona alta visibilidad y un rendimiento estable. Con un diseño de ánodo común, se integra perfectamente con circuitos de controlador estándar, mientras que su estructura de bajo consumo y alta eficiencia garantiza una operación confiable a largo plazo.

Especificaciones clave

Parámetro	Especificación
Tipo de pantalla	Pantalla LED de 7 segmentos de un solo dígito
Dimensiones exteriores	44 × 19 × 9 mm
Altura del dígito	0,67 pulgadas (17 mm)
Polaridad	Ánodo común
Color de emisión estándar	Blanco ultra
Colores opcionales	Rojo, verde amarillento, ámbar; disponibles otros colores
Intensidad luminosa	Salida de alta intensidad luminosa
Consumo de energía	Bajo consumo de energía, corriente extremadamente baja
Uniformidad del segmento	Luz distribuida uniformemente en cada segmento
Cumplimiento	Cumple con RoHS (estándar)

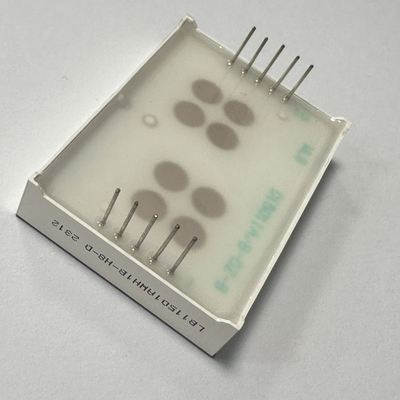

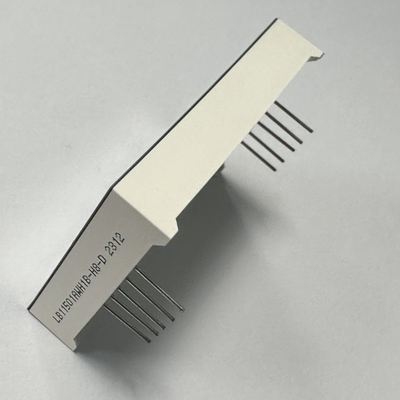

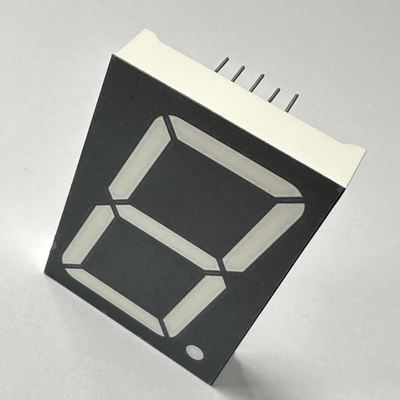

Imágenes del producto

Características y ventajas principales

Iluminación blanca ultrabrillante: Pantalla numérica clara y de alta visibilidad, ideal para indicadores de reloj digital.
Alta intensidad luminosa y uniformidad: Distribución uniforme de la luz en los segmentos para lecturas nítidas y consistentes.
Alta eficiencia y bajo consumo: Consumo de corriente extremadamente bajo, adecuado para dispositivos alimentados por batería y de ahorro de energía.
Estable y duradero: Larga vida útil operativa con rendimiento estable bajo uso continuo.
Opciones de color flexibles: Además del blanco ultra, están disponibles rojo, verde amarillento, ámbar y otros colores personalizados.
Fácil integración: Polaridad de ánodo común, compatible con ICs de controlador convencionales y montaje en PCB.

Aplicaciones

Indicadores de reloj digital
Paneles de instrumentos y lecturas numéricas
Temporizadores, contadores y paneles de control
Electrónica de consumo y electrodomésticos
Pantallas de estado industrial

¿Por qué elegir esta pantalla?

Optimizado para aplicaciones de reloj digital con salida blanca ultra de alta visibilidad. Rendimiento equilibrado: alto brillo, bajo consumo y larga vida útil. Personalización flexible del color para que coincida con diferentes diseños de productos. Tiempos de entrega rápidos para pedidos pequeños y medianos, lo que permite una rápida implementación de proyectos.

Especificaciones técnicas

Valores máximos absolutos (Ta=25°C)

Parámetro	Símbolo	Valores	Unidad
Corriente directa (por dado)	Ipm	20	mA
Voltaje inverso (por dado)	Vr	5	V
Disipación de potencia (por dado)	Pm	80	mW
Rango de temperatura de operación	Topr	-40~+85	°C
Rango de temperatura de almacenamiento	Tstg	-40~+85	°C
Temperatura de soldadura (≤3 segundos)	Th	260	°C

Características eléctricas por código de color

Verde amarillento - J

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.4	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	30		40	mcd
Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	569		574	nm

Ámbar/Amarillo - Y

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.5	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	60		80	mcd
Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	585		595	nm

Naranja - F

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.4	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	60		80	mcd
Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	600		605	nm

Rojo Súper Brillante - R

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	50		60	mcd
Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	630		635	nm

Rojo Ultra Brillante - UR

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	80		100	mcd
Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	625		635	nm

Verde Puro - G

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	2.6		3.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	120		180	mcd
Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	515		525	nm

Azul Ultra Brillante - BH

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	2.8		3.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	120		140	mcd
Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	460		465	nm

Blanco Ultra Brillante - WH

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	2.8		3.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	120		140	mcd
Temperatura de color del LED	K	If=10mA	5500	20	6800	K
Coordenadas de cromaticidad	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

Información del fabricante

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARCA: LIGHT-BO)

Establecida en 2006, una empresa que integra I+D, fabricación y ventas de pantallas LED optoelectrónicas. Empresa certificada ISO 9001:2015 en Sistemas de Gestión de Calidad. Con más de 15 años de experiencia en OEM y ODM.

LIGHTBO se ha comprometido a proporcionar soluciones personalizadas de alta calidad y bajo costo para ayudar a los clientes a reducir costos y mejorar la competitividad.

Aplicaciones de productos

Pantalla LED de 7 segmentos, Pantalla LED personalizada, Pantalla LED numérica, Pantalla LED de matriz de puntos, ampliamente utilizada para electrodomésticos, indicadores de temperatura, indicadores de humedad, controlador de refrigerador, indicador de termostato, control de calefacción y refrigeración, etc.

Certificaciones

Vista general de la oficina y la fábrica

Exposiciones de la empresa

Servicios de envío

Preguntas frecuentes

P1: ¿Son una empresa comercial o un fabricante?

R: Somos un fabricante original con más de 20 años de experiencia en pantallas LED optoelectrónicas.

P2: ¿Cuáles son sus productos principales?

R: Nuestros productos principales incluyen pantallas LED de 7 segmentos, pantallas LED SMD, pantallas LED de matriz de puntos, pantallas LED de flecha, pantallas LED de diseño personalizado, barras de luz LED, LEDs de orificio pasante, LEDs SMD, retroiluminación LED, etc.

P3: ¿Cuál es su MOQ?

R: Nuestro MOQ es de 1000 unidades. También podemos aceptar pedidos de muestra y pedidos pequeños con una cantidad inferior a nuestro MOQ.

P4: Antes de realizar el pedido, ¿puedo obtener algunas muestras para probar?

R: Sí. Podemos proporcionar de 5 a 10 muestras gratuitas para su prueba, pero el costo del flete correrá a cargo del cliente.

P5: ¿Cuánto tiempo tarda su entrega?

R: Tiempo de entrega: Aproximadamente 10-20 días; según la cantidad del pedido y las materias primas. Si tiene un pedido urgente y tenemos materias primas en stock, podemos ajustar nuestro plan de producción para que esté listo en 7-10 días.

P6: ¿Cuáles son sus condiciones de pago?

R: Aceptamos transferencia bancaria, T/T, Western Union y Paypal para pequeñas cantidades. Los detalles de los métodos de pago son negociables.

P7: ¿Puede cotizarme precios FOB?

R: Sí. Podemos cotizarle precios basados en los Incoterms EXW, FOB, CIF, DDP.

P8: ¿Cómo puedo obtener su catálogo y lista de precios?

R: Sí. Por favor, háganos saber su dirección de correo electrónico o contáctenos directamente desde el sitio web para obtener nuestro catálogo y lista de precios.

P9: ¿Puedo negociar los precios?

R: Sí, podemos considerar descuentos para pedidos a granel.

P10: ¿Cuánto costarán los gastos de envío?

R: Depende del tamaño de su envío y del método de envío. Le ofreceremos el costo según lo solicite.

P11: ¿Puede hacer productos de diseño personalizado?

R: Sí, el servicio OEM y ODM está disponible. Podemos personalizar los tamaños, el color del LED y los iconos funcionales según sus requisitos.

P12: Si envío mi diseño, ¿puede hacerlo solo para mí y no mostrárselo a nadie más?

R: Sí, no lo mostraremos ni lo venderemos a otros sin su autorización.

P13: ¿Cuál será el tiempo de entrega de las muestras para productos personalizados?

R: El tiempo de entrega de las muestras será de aproximadamente 20-25 días hábiles después de recibir el costo del molde y la aprobación del dibujo del molde por parte de los clientes.

P14: ¿Cuáles son los métodos de envío?

R: Generalmente enviamos los productos por DHL, FEDEX, UPS, EMS, POR AIRE, POR MAR, etc., también puede elegir la otra forma que sea mejor para usted.

P15: ¿Cómo garantiza la calidad de sus productos?

R: Somos fabricantes con certificación ISO 9001 QMS con más de 20 años de experiencia. Realizamos pruebas dobles al 100% para todos nuestros productos antes del envío.
