Ultra Bright White 14.2mm (0.56-Inch) 4-Digit 7-Segment Common Cathode LED Display for Multimeters

Ultra Bright White 14.2mm (0.56-Inch) 4-Digit 7-Segment Common Cathode LED Display for Multimeters

Nombre De La Marca:	LIGHT-BO
Número De Modelo:	LB40561LWH1B-D
Cuota De Producción:	1000
Precio:	Negotiate
Condiciones De Pago:	T/T, Unión Occidental,
Capacidad De Suministro:	20000 PC/día

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Shenzhen, China

Certificación:

ISO9001&RoHS

Altura del carácter:

14.2 mm (0,56 pulgadas)

Dimensiones exteriores:

50,3x19,0x8mm

Intensidad luminosa:

120-160 mcd

voltaje directo:

2.8-3.2V/LED

Polaridad:

Ánodo común

Detalles de empaquetado:

Epe+Carton

Capacidad de la fuente:

20000 PC/día

Resaltar:

14.2mm 7-segment LED display

common cathode LED display for multimeters

ultra bright white 4-digit LED

Descripción del producto

Pantalla LED de cátodo común de 7 segmentos, 4 dígitos, 14,2 mm (0,56 pulgadas), blanca ultrabrillante para multímetros

Descripción general del producto
Presentamos la pantalla LED de cátodo común de 7 segmentos y 4 dígitos de color blanco ultrabrillante: una solución numérica enfocada en precisión diseñada para multímetros, paneles de instrumentos y electrodomésticos. Diseñada para priorizar la alta visibilidad, lecturas de mediciones precisas y una integración perfecta, esta pantalla de 4 dígitos destaca por mostrar métricas complejas: valores de multímetro, datos del panel de instrumentos o temperaturas de electrodomésticos.
Su altura de caracteres de 14,2 mm (0,56 pulgadas) garantiza una legibilidad excepcional desde 0,5 a 2 metros, mientras que el factor de forma de 50,3 × 19,0 × 8 mm se adapta a gabinetes de multímetro estándar, sin necesidad de rediseños voluminosos. Los segmentos blancos sobre una superficie negra crean un marcado contraste con la luz blanca ultrabrillante, atravesando la luz ambiental brillante sin fatiga visual.
Con polaridad de cátodo común, bajo consumo de energía y cumplimiento de RoHS, esta pantalla equilibra durabilidad, eficiencia energética y rendimiento, ideal para operación 24 horas al día, 7 días a la semana en multímetros y dispositivos de medición de precisión.

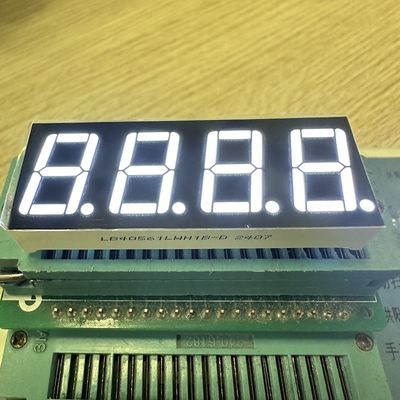

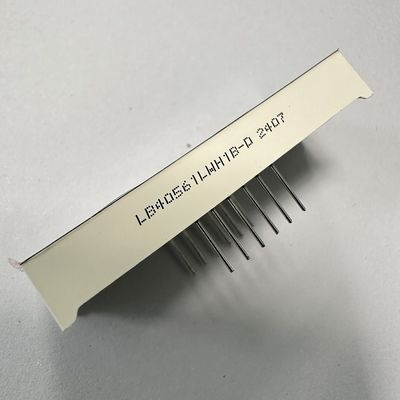

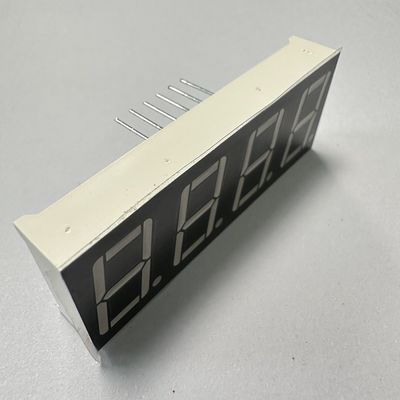

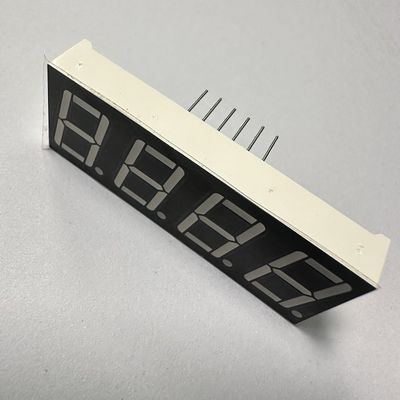

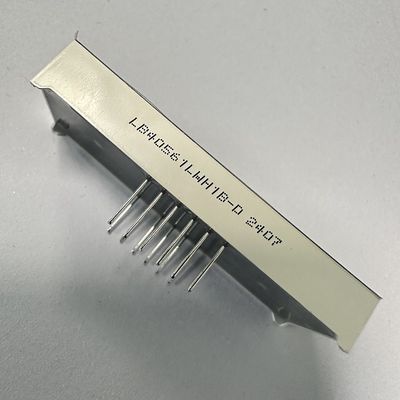

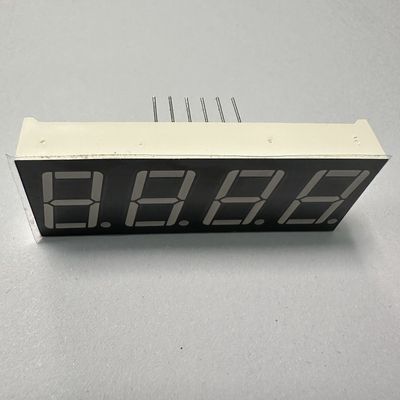

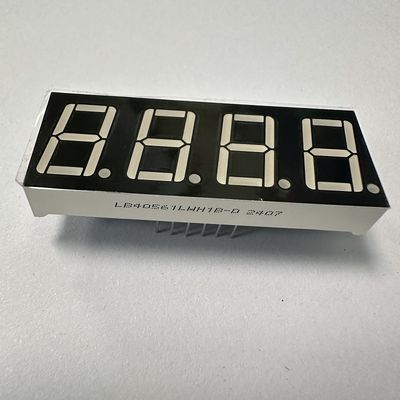

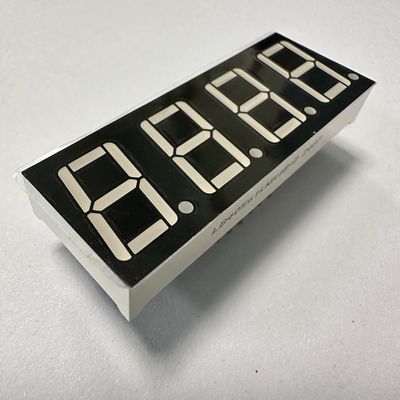

Imagen del producto

Ultra Bright White 14.2mm (0.56-Inch) 4-Digit 7-Segment Common Cathode LED Display for Multimeters 0

Ultra Bright White 14.2mm (0.56-Inch) 4-Digit 7-Segment Common Cathode LED Display for Multimeters 1

Características clave
1. Alta visibilidad para mediciones de precisión
Iluminación blanca ultrabrillante (120-160 mcd):Se encuentra entre los más brillantes de su clase y garantiza que los detalles finos de medición se mantengan claros en condiciones de iluminación intensa, sin necesidad de entrecerrar los ojos para distinguir “0,05 A” de “0,50 A”.
Segmentos blancos sobre superficie negra:El alto contraste elimina los bordes "lavados" y borrosos, lo que hace que cada dígito (0-9) y punto decimal sea nítido; evita errores de medición que podrían dañar los componentes o engañar a los técnicos.
Precisión de 4 dígitos:Admite lecturas de 4 dígitos con flexibilidad de punto decimal, lo que satisface las necesidades de precisión de los multímetros profesionales, algo fundamental para probar componentes electrónicos sensibles o circuitos de baja corriente.
2. Eficiencia energética y rendimiento estable
Bajo consumo de energía (5-10 mA/LED):El consumo de corriente extremadamente bajo minimiza el uso de energía, lo que prolonga la vida útil de la batería de los multímetros portátiles, algo esencial para los técnicos de campo que trabajan lejos de tomas de corriente.
Voltaje directo optimizado:Compatible con fuentes de alimentación estándar de 5 V/12 V utilizadas en multímetros y paneles de instrumentos; no se necesitan convertidores de voltaje personalizados, lo que simplifica el diseño de circuitos.
Operación estable en entornos variables:Resiste fluctuaciones de temperatura y vibraciones menores: mantiene un brillo constante y no parpadea durante las actualizaciones de valores.
3. Fácil integración y durabilidad
Polaridad del cátodo común:Funciona con circuitos integrados de controladores de multímetro estándar: simplifica el diseño de circuitos para los fabricantes y se integra perfectamente con el firmware del multímetro.
Diseño fácil de montar:Compatible con montaje directo de PCB y líneas de producción automatizadas: garantiza una alineación consistente en paneles multímetros, lo que reduce los errores de mano de obra y acelera la fabricación.
Larga vida útil (más de 50.000 horas):Los LED blancos de alta calidad coinciden con la vida útil de 8 a 10 años de la mayoría de los multímetros: eliminan el tiempo de inactividad debido a los reemplazos frecuentes de la pantalla, lo que reduce los costos de mantenimiento para los usuarios.
4. Versatilidad y cumplimiento
Opciones multicolores:Más allá del blanco ultrabrillante, disponible en rojo, azul, amarillo verde, verde puro, ámbar y naranja, flexible para señales funcionales o diseños de instrumentos específicos de la marca.
Cumple con RoHS:Libre de plomo, mercurio y sustancias nocivas: seguro para uso profesional y doméstico, y para exportación a mercados globales, cumpliendo con los estándares de seguridad de equipos eléctricos.

Especificaciones técnicas

Categoría	Parámetro	Especificación (optimizada para multímetro)
Diseño Básico	Tipo de pantalla	Pantalla LED de 4 dígitos y 7 segmentos (admite puntos decimales para métricas de precisión)
	Polaridad	Cátodo común
	Altura del personaje	14,2 mm (0,56 pulgadas)
	Dimensiones exteriores (largo x ancho x alto)	50,3 × 19,0 × 8 mm
	Acabado de segmento/superficie	Segmentos blancos sobre superficie negra
Rendimiento óptico	Color emisor	Primario: Blanco ultrabrillante; Opcional: rojo/azul/amarillo verde/verde puro/ámbar/naranja
	Intensidad luminosa	120-160mcd
Parámetros eléctricos	Voltaje directo (VF)	2,8-3,2 V por LED (blanco/azul/verde); 1,8-2,2 V (rojo/ámbar/naranja)
	Corriente directa	5-10 mA por LED
	Consumo de energía	Bajo (eficiencia energética para uso portátil)
Calidad y cumplimiento	Ventajas principales	Alta visibilidad, rendimiento estable, compatible con IC, fácil montaje
	Cumplimiento	Cumple con RoHS

Aplicaciones
Esta pantalla está diseñada específicamente para dispositivos de instrumentos y medición de precisión, incluidos:
Multímetros:Multímetros profesionales/portátiles
Paneles de instrumentos:Monitores de potencia industriales, sensores de laboratorio.
Electrodomésticos:Hornos inteligentes, cafeteras de precisión o purificadores de aire.
Indicadores digitales:Probadores de baterías, básculas o medidores de flujo

¿Por qué elegir esta pantalla para multímetros?
Legibilidad de precisión:La compatibilidad con 4 dígitos y el alto contraste garantizan una medición precisa de valores finos y evitan errores costosos en las pruebas de circuitos.
Compatible con baterías:El uso de baja corriente extiende la vida útil del multímetro portátil, algo fundamental para los técnicos de campo sin fácil acceso a la energía.
Ajuste del tamaño de un multímetro:Las dimensiones delgadas se adaptan a los gabinetes de multímetros estándar; no es necesario rediseñar los dispositivos para una mejor visibilidad.
Fácil Fabricación:Polaridad de cátodo común + tamaño estándar que se adapta a las PCB de multímetro existentes: ahorra tiempo y costos a los fabricantes.
Cumplimiento global:La certificación RoHS garantiza la exportación a mercados clave, alineándose con los estándares de seguridad de equipos eléctricos.

Información de pedidos y logística
Cantidad mínima de pedido (MOQ):300 piezas para modelos estándar de color blanco ultrabrillante; 500 piezas para colores/configuraciones personalizadas.
Embalaje:EPE antiestático + cajas de cartón reforzadas (protege segmentos y pasadores durante el envío).
El tiempo de entrega:5 a 7 días para pedidos estándar; De 10 a 12 días para variantes de color personalizadas.
Transporte:Express (FedEx/DHL para prototipos urgentes), Air (envíos de volumen medio), Ocean (producción a granel para fabricantes de multímetros).

Clasificaciones máximas absolutas (Ta=25ºC)

Parámetro	Símbolo	Calificaciones	Unidad
Corriente directa (por dado)	ppm	20	mamá
Voltaje inverso (por dado)	VR	5	V
Disipación de energía (por dado)	P.m	80	mW
Rango de temperatura de funcionamiento	superior	-40~+85	ºC
Rango de temperatura de almacenamiento	Tstg	-40~+85	ºC
Temperatura de soldadura (≤3 segundos)	Th	260	ºC

Código: Amarillo Verde- J

Parámetro	Símbolo	Condición	mín.	tipo	máx.	Unidad
voltaje directo	vf	Si = 10 mA	1.8		2.4	V
voltaje inverso	VR	Ir=10uA	5			V
intensidad luminosa	IV	Si = 10 mA	30		40	mcd
Espectro con valor medio	△λ	Si = 10 mA		20		Nuevo Méjico
Longitud de onda	Dλ	Si = 10 mA	569		574	Nuevo Méjico

Código: Ámbar/Amarillo -Y

Parámetro	Símbolo	Condición	mín.	tipo	máx.	Unidad
voltaje directo	vf	Si = 10 mA	1.8		2.5	V
voltaje inverso	VR	Ir=10uA	5			V
intensidad luminosa	IV	Si = 10 mA	60		80	mcd
Espectro con valor medio	△λ	Si = 10 mA		20		Nuevo Méjico
Longitud de onda	Dλ	Si = 10 mA	585		595	Nuevo Méjico

Código:Naranja -F

Parámetro	Símbolo	Condición	mín.	tipo	máx.	Unidad
voltaje directo	vf	Si = 10 mA	1.8		2.4	V
voltaje inverso	VR	Ir=10uA	5			V
intensidad luminosa	IV	Si = 10 mA	60		80	mcd
Espectro con valor medio	△λ	Si = 10 mA		20		Nuevo Méjico
Longitud de onda	Dλ	Si = 10 mA	600		605	Nuevo Méjico

Código: Rojo súper brillante -R

Parámetro	Símbolo	Condición	mín.	tipo	máx.	Unidad
voltaje directo	vf	Si = 10 mA	1.8		2.2	V
voltaje inverso	VR	Ir=10uA	5			V
intensidad luminosa	IV	Si = 10 mA	50		60	mcd
Espectro con valor medio	△λ	Si = 10 mA		20		Nuevo Méjico
Longitud de onda	Dλ	Si = 10 mA	630		635	Nuevo Méjico

Código:Rojo ultrabrillante -UR

Parámetro	Símbolo	Condición	mín.	tipo	máx.	Unidad
voltaje directo	vf	Si = 10 mA	1.8		2.2	V
voltaje inverso	VR	Ir=10uA	5			V
intensidad luminosa	IV	Si = 10 mA	80		100	mcd
Espectro con valor medio	△λ	Si = 10 mA		20		Nuevo Méjico
Longitud de onda	Dλ	Si = 10 mA	625		635	Nuevo Méjico

Código: Verde puro -G

Parámetro	Símbolo	Condición	mín.	tipo	máx.	Unidad
voltaje directo	vf	Si = 10 mA	2.6		3.2	V
voltaje inverso	VR	Ir=10uA	5			V
intensidad luminosa	IV	Si = 10 mA	120		180	mcd
Espectro con valor medio	△λ	Si = 10 mA		20		Nuevo Méjico
Longitud de onda	Dλ	Si = 10 mA	515		525	Nuevo Méjico

Código: Azul ultrabrillante -BH

Parámetro	Símbolo	Condición	mín.	tipo	máx.	Unidad
voltaje directo	vf	Si = 10 mA	2.8		3.2	V
voltaje inverso	VR	Ir=10uA	5			V
intensidad luminosa	IV	Si = 10 mA	120		140	mcd
Espectro con valor medio	△λ	Si = 10 mA		20		Nuevo Méjico
Longitud de onda	Dλ	Si = 10 mA	460		465	Nuevo Méjico

Código:Blanco ultrabrillante -WH

Parámetro	Símbolo	Condición	mín.	tipo	máx.	Unidad
voltaje directo	vf	Si = 10 mA	2.8		3.2	V
voltaje inverso	VR	Ir=10uA	5			V
intensidad luminosa	IV	Si = 10 mA	120		140	mcd
Temperatura de color del LED	k	Si = 10 mA	5500	20	6800	k
Coordenadas de cromaticidad	X/Y	Si = 10 mA	0,29,0,32		0,30,0,33	Nuevo Méjico

SHENZHEN GUANGZHIBAO TECNOLOGÍA CO., LTD. (MARCA: LIGHT-BO)Fundada en 2006, una empresa que integra I + D, fabricación y venta de pantallas LED optoelectrónicas. Empresa certificada en Sistemas de Gestión de Calidad ISO 9001 2015. Con más de 15 años de experiencia en OEM y ODM.
LUZBOse ha comprometido a proporcionar soluciones personalizadas de alta calidad y bajo costo para ayudar a los clientes a reducir costos y mejorar la competitividad.

Ultra Bright White 14.2mm (0.56-Inch) 4-Digit 7-Segment Common Cathode LED Display for Multimeters 4

Pantalla LED de 7 segmentos, Pantalla LED personalizada, Pantalla LED numérica, Pantalla LED de matriz de puntos,Ampliamente utilizado para electrodomésticos, indicadores de temperatura, indicadores de humedad, controladores de refrigeradores, indicadores de termostatos, control de calefacción y refrigeración, etc.

Ultra Bright White 14.2mm (0.56-Inch) 4-Digit 7-Segment Common Cathode LED Display for Multimeters 5

Ultra Bright White 14.2mm (0.56-Inch) 4-Digit 7-Segment Common Cathode LED Display for Multimeters 6

Ultra Bright White 14.2mm (0.56-Inch) 4-Digit 7-Segment Common Cathode LED Display for Multimeters 11

Ultra Bright White 14.2mm (0.56-Inch) 4-Digit 7-Segment Common Cathode LED Display for Multimeters 12

Ultra Bright White 14.2mm (0.56-Inch) 4-Digit 7-Segment Common Cathode LED Display for Multimeters 13

Preguntas frecuentes (Preguntas frecuentes)
Q1 ¿Es usted una empresa comercial o un fabricante?
R: Somos fabricantes originales con más de 20 años de experiencia en pantallas LED optoelectrónicas.
Q2 ¿Cuáles son sus principales productos?
R: Nuestros productos principales incluyen pantalla LED de 7 segmentos, pantalla LED SMD, pantalla LED de matriz de puntos, pantalla LED de flecha, pantalla LED de diseño personalizado, barra de luz LED, LED de orificio pasante, LED SMD, retroiluminación LED, etc.
Q3 ¿Cuál es su MOQ?
R: Nuestro pedido mínimo es de 1000 unidades. También podemos aceptar pedidos de muestra y pedidos pequeños con una cantidad inferior a nuestro pedido mínimo.
Q4 Antes de realizar el pedido, ¿puedo obtener algunas muestras para realizar pruebas?
R: Sí. Podemos proporcionar entre 5 y 10 muestras gratuitas para sus pruebas, pero el costo del flete correrá a cargo del cliente.
Q5 ¿Cuánto dura su tiempo de entrega?
R: Plazo de entrega: entre 10 y 20 días; Según cantidad de pedido y materias primas. Si tiene un pedido urgente y tenemos materias primas en stock,
Podemos ajustar nuestro plan de producción para que esté listo en un plazo de 7 a 10 días.
Q6 ¿Cuáles son sus condiciones de pago?
R: Aceptamos transferencia bancaria, T/T, Western Union y Paypal con pequeñas cantidades. Los detalles de los métodos de pago pueden ser negociables.
Q7 ¿Pueden cotizarme precios FOB?
R: Sí. Podemos cotizarle precios basados en incoterms EXW, FOB, CIF, DDP.
Q8 ¿Cómo puedo obtener su catálogo y lista de precios?
R: Sí. Por favor, háganos saber su dirección de correo electrónico o contáctenos directamente desde el sitio web para obtener nuestro catálogo y lista de precios.
Q9 ¿Puedo negociar los precios?
R: Sí, podemos considerar descuentos para pedidos al por mayor.
Q10 ¿A cuánto ascenderán los gastos de envío?
R: Depende del tamaño de su envío y del método de envío.
Le ofreceremos el cargo según lo solicitado.
Q11 ¿Pueden hacer productos de diseño personalizados?
R: Sí, el servicio OEM y ODM está disponible. Podemos personalizar los tamaños, el color del LED y los íconos funcionales según sus requisitos.
P12 Si envío mi diseño, ¿pueden hacerlo solo para mí y no se lo mostraré a nadie más?
R: Sí, no lo mostraremos ni lo venderemos a otras personas sin su autorización.
P13 I¿Cuál será el plazo de entrega de muestras para productos personalizados?
R: El tiempo de entrega de las muestras será de aproximadamente 20 a 25 días hábiles después de recibir el costo del molde y la aprobación del dibujo del molde por parte de los clientes.
Q14 ¿Cuáles son los métodos de envío?
R: Generalmente enviamos los productos por DHL, FEDEX, UPS, EMS, POR AIRE, POR MAR, etc., también puede elegir la otra forma que mejor se adapte a sus necesidades.
Q15 ¿Cómo garantiza la calidad de sus productos?
R: Somos fabricantes certificados por QMS ISO 9001 con más de 20 años de experiencia. Realizamos dos pruebas del 100% para todos nuestros productos antes del envío.
