Pantalla LED de 3 dígitos y 7 segmentos de ánodo común de 0.36 pulgadas (9.2 mm) rojo súper brillante para indicadores de temperatura/humedad

Pantalla LED de ánodo común de 3 dígitos y 7 segmentos de 0,36 pulgadas (9,2 mm) rojo súper brillante para indicadores de temperatura/humedad

Descripción general del producto
Presentamos la pantalla LED de ánodo común de 7 segmentos y 3 dígitos de 0,36 pulgadas rojo súper brillante: una solución numérica de precisión diseñada para indicadores de temperatura/humedad, electrodomésticos y equipos de audio. Diseñada para priorizar la visibilidad, la eficiencia energética y la integración perfecta, esta pantalla sobresale en la entrega de lecturas claras y confiables para las métricas ambientales diarias: temperatura ambiente (por ejemplo, “23°C”), humedad interior (por ejemplo, “55% HR”) o valores de proceso (por ejemplo, “180” para el temporizador).
Su altura de carácter de 9,2 mm garantiza la legibilidad de 0,5 a 1,5 metros (distancia típica para indicadores de encimera o paneles de electrodomésticos), mientras que el factor de forma delgado de 22,5×14×7,2 mm se adapta a diseños con espacio limitado, desde mini sensores de humedad hasta paneles frontales de amplificadores de audio. La superficie negra de epoxi amarillo mejora el contraste con la luz roja súper brillante, cortando la luz ambiental brillante (por ejemplo, la luz solar, las luces superiores de la cocina) sin forzar la vista.
Con polaridad de ánodo común, bajo consumo de energía y cumplimiento de RoHS/REACH, esta pantalla equilibra la durabilidad, el respeto al medio ambiente y el rendimiento, ideal para el funcionamiento las 24 horas del día, los 7 días de la semana en rastreadores de temperatura/humedad y dispositivos electrónicos de uso diario.

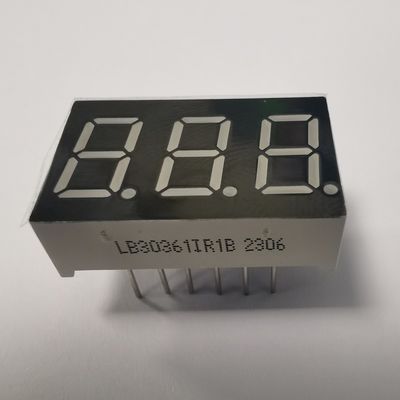

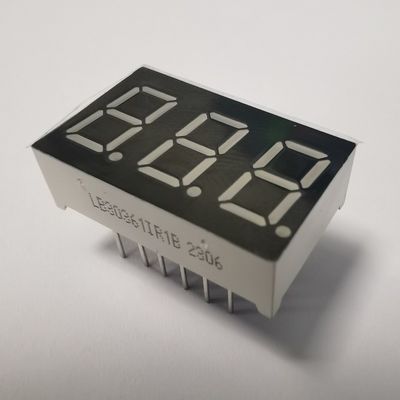

Imagen principal

Características principales (Optimizado para indicadores de temperatura/humedad)
1. Visibilidad superior para lecturas ambientales
Iluminación roja súper brillante: La luz roja (alta intensidad luminosa) destaca en entornos brillantes (por ejemplo, salas de estar iluminadas por el sol, talleres concurridos), lo cual es fundamental para comprobaciones rápidas y precisas de la temperatura/humedad (por ejemplo, verificar las olas de calor de “30°C” o la alta humedad de “70% HR”).
Superficie negra de epoxi amarillo: La base de epoxi amarillo debajo de la superficie negra suaviza la luz roja intensa (reduciendo la fatiga visual) al tiempo que aumenta el contraste entre los segmentos y el fondo, lo que garantiza que los dígitos (0-9) y los puntos decimales (por ejemplo, “24,5°C”) se mantengan nítidos, sin deslumbramiento ni lavado.
Iluminación uniforme de segmentos: La intensidad luminosa se distribuye uniformemente en todos los segmentos (sin “puntos calientes” ni bordes oscuros), lo que garantiza una legibilidad constante de los valores finos (por ejemplo, “51% HR” frente a “52% HR”) que importan para la comodidad o el control del proceso.
2. Diseño compacto y de grado industrial
Dimensiones delgadas de 22,5×14×7,2 mm:Optimizado para dispositivos con espacio limitado: se adapta a monitores portátiles de temperatura/humedad, termostatos inteligentes delgados o paneles frontales de equipos de audio sin necesidad de rediseños.
Tamaño estándar industrial: Sigue las huellas de pantalla de 3 dígitos de 0,36 pulgadas a nivel mundial, lo que permite la sustitución directa de pantallas obsoletas (por ejemplo, la actualización de indicadores verdes antiguos a rojo en los paneles de humedad existentes) sin modificar las PCB, lo que ahorra tiempo y costos.
Polaridad de ánodo común: Funciona con circuitos integrados de controlador estándar (por ejemplo, MAX7219, TM1638, HT1621) ampliamente utilizados en indicadores de temperatura/humedad, lo que simplifica el diseño del circuito, sin necesidad de adaptadores de polaridad personalizados.
3. Eficiencia energética y durabilidad
Bajo consumo de energía (corriente extremadamente baja): Minimiza el consumo de energía (típicamente 5-10 mA/LED), lo que prolonga la duración de la batería para indicadores portátiles (por ejemplo, medidores de humedad de mano) y reduce el uso de electricidad para dispositivos enchufados (por ejemplo, termostatos montados en la pared).
Larga vida útil (más de 50.000 horas): Los chips LED rojos de alta calidad resisten el uso continuo, lo que coincide con la vida útil de 8 a 10 años de la mayoría de los electrodomésticos e indicadores, lo que reduce el tiempo de inactividad por mantenimiento (fundamental para los indicadores de proceso las 24 horas del día, los 7 días de la semana).
Rendimiento estable: Resiste las fluctuaciones de temperatura (-10°C a 50°C, típico para uso en interiores/exteriores) y las vibraciones menores (por ejemplo, los graves de los equipos de audio, el movimiento del ventilador de los electrodomésticos), mantiene el brillo, sin parpadeo durante las actualizaciones de valores.
4. Versatilidad y cumplimiento
Cumple con RoHS/REACH:Libre de plomo, mercurio y sustancias nocivas, cumple con las estrictas normas ambientales mundiales, seguro para uso doméstico y exportación a mercados como la UE, América del Norte y Asia.
Opciones multicolores: Más allá del rojo súper brillante, disponible en azul (estética moderna), verde (señales de estado normal), blanco (lecturas neutrales), ámbar, naranja y amarillo, flexible para necesidades funcionales (por ejemplo, rojo para alertas de “alta temperatura”, verde para humedad “normal”).

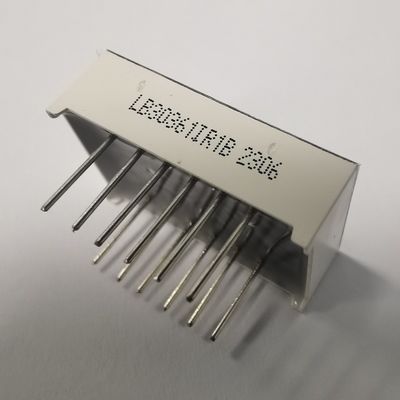

Imagen de detalle

Especificaciones técnicas

Categoría	Parámetro	Especificación (Optimizado para temperatura/humedad)
Diseño básico	Tipo de pantalla	Pantalla LED de 7 segmentos y 3 dígitos (admite puntos decimales para métricas de precisión)
	Polaridad	Ánodo común
	Altura del carácter	0,36 pulgadas (9,2 mm)
	Dimensiones externas (L×A×H)	22,5 × 14 × 7,2 mm
	Acabado de segmento/superficie	Epoxi amarillo con superficie negra
Rendimiento óptico	Color de emisión	Principal: Rojo súper brillante; Opcional: Azul/verde/blanco/ámbar/naranja/amarillo
Parámetros eléctricos	Tensión directa (VF)	Optimizado para alta intensidad luminosa (típicamente 1,8-2,2 V por LED para rojo)
	Corriente directa recomendada	5-10 mA por LED
	Consumo de energía	Bajo (eficiente energéticamente para uso continuo)
Calidad y cumplimiento	Ventajas principales	Distribución uniforme de la luz, fiabilidad ambiental brillante, rendimiento estable
	Cumplimiento	Cumple con RoHS, Cumple con REACH





Aplicaciones
Esta pantalla está diseñada para indicadores ambientales y dispositivos electrónicos de uso diario, incluidos:
Indicadores de temperatura/humedad: Monitores montados en la pared (por ejemplo, “22°C”/“50% HR”), sensores portátiles (por ejemplo, “18°C”/“65% HR”) o controladores de invernaderos (por ejemplo, “28°C”/“70% HR”).
Electrodomésticos electrónicos: Microondas (tiempo de cocción “02:30”), refrigeradores (temperatura “5°C”), o purificadores de aire (vida útil del filtro “90 días”).
Paneles de audio/instrumentos: Amplificadores (niveles de volumen), receptores AV (números de canal) o paneles de procesos industriales (temporizador “120s”).
Pantallas numéricas: Cargadores de batería (carga “85%”), rastreadores de actividad física (calorías “250”) o concentradores domésticos inteligentes (temperatura ambiente “21°C”).

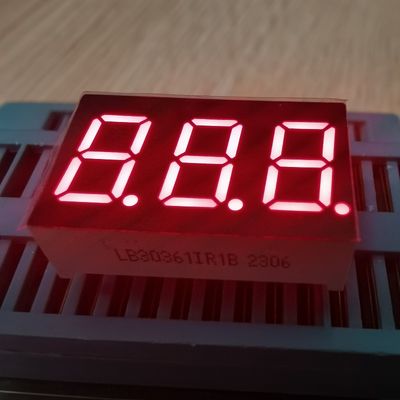

Imagen de la aplicación



¿Por qué elegir esta pantalla para indicadores de temperatura/humedad?
Claridad de lectura ambiental: La luz roja + la superficie de epoxi amarillo garantizan la visibilidad en espacios brillantes/tenues, sin errores de lectura de los valores de temperatura/humedad que afectan la comodidad.
Ajuste que ahorra espacio: Las dimensiones delgadas funcionan para indicadores portátiles o montados en la pared, sin necesidad de ampliar las carcasas de los dispositivos.
Eficiencia energética y de costos: El uso de baja corriente reduce la frecuencia de reemplazo de la batería; la larga vida útil reduce los costos de mantenimiento.
Actualizaciones fáciles: El tamaño estándar industrial permite la sustitución directa de pantallas antiguas, lo que prolonga la vida útil de los indicadores existentes.
Cumplimiento global: La certificación RoHS/REACH simplifica la exportación a los mercados internacionales, lo que se alinea con los estándares de seguridad del consumidor.



Información de pedidos y logística
Cantidad mínima de pedido (MOQ):300 piezas para modelos rojos súper brillantes estándar; 500 piezas para colores/configuraciones personalizados.
Embalaje: EPE antiestático + cartón (cada pantalla está envuelta individualmente para proteger la superficie y los pines de epoxi amarillo).
Tiempo de entrega: 5 a 7 días para modelos estándar; 10 a 12 días para colores personalizados.
Transporte: Express (FedEx/DHL para muestras urgentes), Aéreo (volumen medio), Océano (tiradas de producción a granel).



Clasificaciones máximas absolutas (Ta=25ºC)

Parámetro	Símbolo	Clasificaciones	Unidad
Corriente directa (por dado)	Ipm	20	mA
Tensión inversa (por dado)	Vr	5	V
Disipación de potencia (por dado)	Pm	80	mW
Rango de temperatura de funcionamiento	Topr	-40~+85	ºC
Rango de temperatura de almacenamiento	Tstg	-40~+85	ºC
Temperatura de soldadura (3 segundos)	Th	260	ºC

Código: Blanco ultra brillante R

Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
Tensión directa (por dado)	Vf	If=20mA	2,8		3,2	V
Tensión inversa (por dado)	Vr	Ir=10uA	5			V
Intensidad luminosa (por dado)	Iv	If=20mA	100		140	mcd
Espectro con valor medio	λ	If=20mA		20		nm
Temperatura de color		If=20mA	6000		6500	K
Vida útil del LED 100.000 horas Clasificación máxima absoluta a Ta=25ºC
