Display LED de 4 dígitos de 0,56-pulgadas (14.2 mm) de 7 segmentos

Display LED de 4 dígitos de 0,56-pulgadas (14.2 mm) de 7 segmentos

Descripción del producto

Resumen del producto

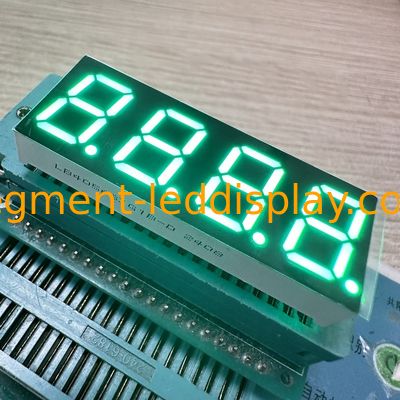

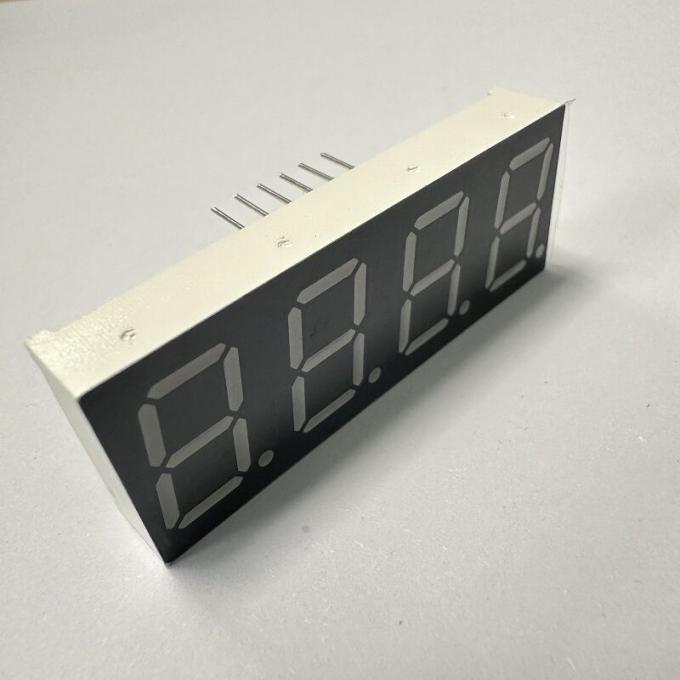

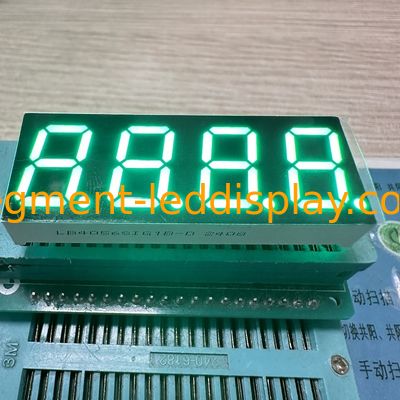

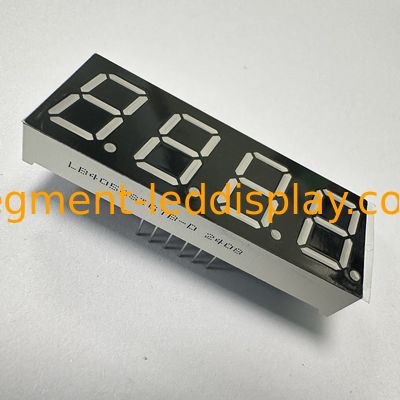

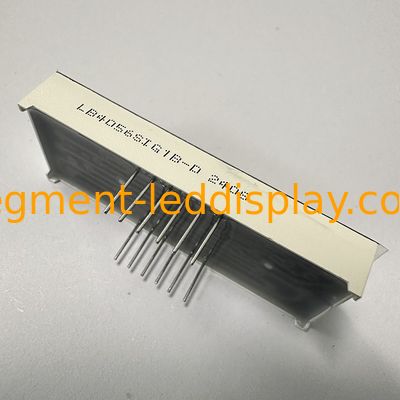

Esta pantalla LED de 7 segmentos de 4 dígitos está diseñada para lecturas numéricas claras y confiables en paneles de instrumentos, electrodomésticos e indicadores digitales con una altura de caracteres de 0,56 pulgadas (14,2 mm),dimensiones exteriores compactas (50.3×19.0×8mm), y una emisión verde pura y vívida.segmentos blancos en una superficie negra que elimina el deslumbramiento y garantiza una visibilidad nítidaCon una intensidad luminosa de 120-140mcd, proporciona una iluminación brillante y constante, manteniendo la eficiencia energética (2,8 a 3,2 V/LED de voltaje5 a 10 mA/LED de corriente hacia adelante)Construido para la durabilidad (rendimiento estable, larga vida útil) y la facilidad de uso (compatibilidad IC, fácil montaje), admite 6 colores adicionales de emisión (rojo, azul, amarillo verde, ámbar, naranja,La solución es de color blanco puro) y cumple con la normativa RoHS, por lo que es una solución versátil para indicadores de temperatura/humedad., decodificadores y controles de electrodomésticos.

Imagen principal

Especificaciones clave

Imagen de detalle

Características principales del producto

1Alto contraste y emisión verde pura

Segmentos blancos + superficie negra:El contraste en negrita elimina el reflejo de las luces aéreas o la luz solar, asegurando que los dígitos (0-9) sigan siendo críticos para leer valores precisos como temperatura, humedad o números de canal de la caja de decodificación.

Emisión verde pura (120-140 mcd):El verde vibrante y fresco es fácil para los ojos para una visión prolongada (ideal para los paneles de instrumentos monitoreados por técnicos) mientras está de pie en entornos tenues (por ejemplo,paneles de control de electrodomésticos en cocinas con poca luz).

2Eficiencia energética y rendimiento duradero

Se aplican las condiciones siguientes:Minimiza el consumo de energía, por lo que es adecuado para dispositivos operados las 24 horas del día, los 7 días de la semana (por ejemplo, indicadores de temperatura / humedad siempre encendidos, decodificadores en modo de espera).Alinea con las normas ecológicas para electrodomésticos y electrónicos.

Desempeño estable y larga vida útil:Construido con chips LED de alta calidad y encapsulación duradera para resistir las fluctuaciones de voltaje y el desgaste ambiental (por ejemplo, humedad en cocinas, vibraciones en paneles de instrumentos industriales).Asegura un brillo constante durante 50,000+ horas, reduciendo las necesidades de mantenimiento.

3Fácil integración y versatilidad

Polaridad del ánodo común:Se ajusta a los diseños de circuitos estándar para paneles de instrumentos, electrodomésticos e indicadores digitales, eliminando la necesidad de inversiones de voltaje o circuitos de adaptadores personalizados.Simplifica el diseño de PCB y acelera la fabricación para marcas.

Compatible con el circuito integrado: Funciona perfectamente con los circuitos integrados de controladores de pantalla comunes, lo que permite la integración plug-and-play en los sistemas de control existentes (no se requiere un rediseño para los decodificadores o los indicadores de temperatura).

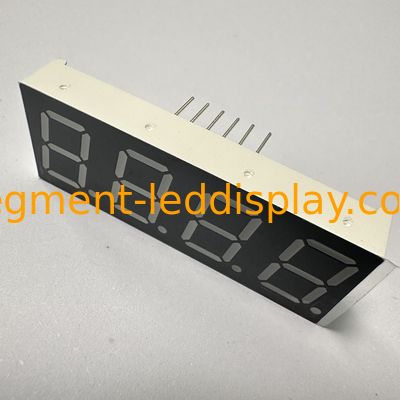

Fácil de ensamblar:Compacto 50.3 x 19.Las dimensiones de 0 × 8 mm y el diseño estandarizado de los pines admiten el montaje directo en PCB o enchufes, incluso para configuraciones de espacio limitado como paneles de control delgados de electrodomésticos o paneles de instrumentos densos.

4- Cumplimiento normativo y flexibilidad del color

Conforme con la Directiva RoHS:Libre de sustancias restringidas, garantizando el cumplimiento de las regulaciones mundiales para electrónica de consumo, electrodomésticos y equipos industriales.América del Norte, o Asia.

Opciones multicolores:Además del verde puro, 6 colores adicionales satisfacen diversas necesidades de diseño:

El rojo:Ideal para el estado de alerta.

- ¿ Qué?Adecuado para electrodomésticos modernos y elegantes.

Amarillo verde/ ámbar/naranja:Perfecto para exhibiciones cálidas y ambientales.

Imagen de detalle

Aplicaciones

Adaptado para escenarios de lectura numérica en casos de uso de consumo e industrial:

Los paneles de instrumentos:Medidores industriales (presión, caudal), pantallas auxiliares de automóviles (voltura de la batería, nivel de aceite) y equipos médicos (simples métricas numéricas).

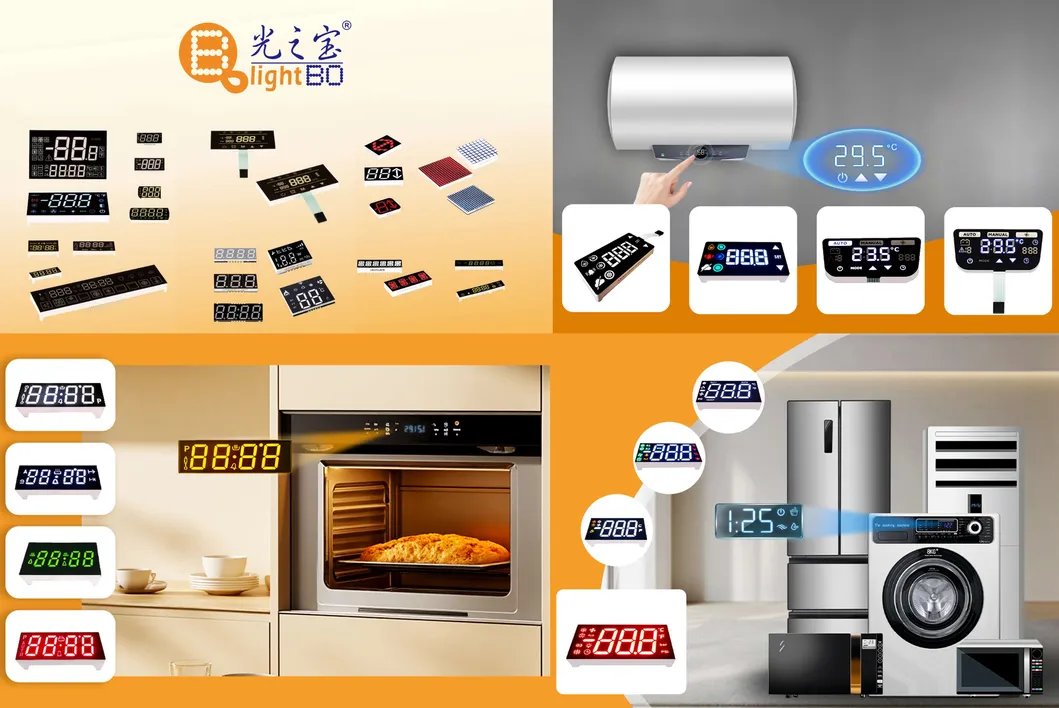

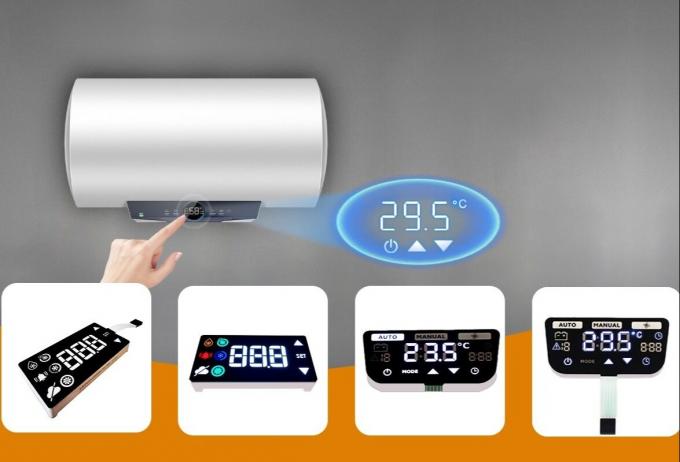

Los electrodomésticos:Controles de temperatura del refrigerador, temporizadores de microondas, hornos eléctricos y cocinas de inducción (ajustes de potencia).

Indicadores digitales:Monitores de temperatura/humedad, cargadores de baterías y balanzas digitales (lecturas de peso).

Cajas de juego:Números de canales, intensidad de señal y tiempo de reproducción.


• Calificaciones máximas absolutas ((Ta=25oC)

  Parámetro	El símbolo	Las calificaciones	Unidad
  Corriente hacia adelante (por dado)	Ppm	20	- ¿Qué es?
  Voltado inverso (por dado)	- ¿ Qué?	5	V.
  Disposición de energía (por dado)	Pm	80	el valor de la carga
  Rango de temperatura de funcionamiento	- ¿Qué es?	-40 ~ + 85	oC
  Rango de temperatura de almacenamiento	Tstg	-40 ~ + 85	oC
  Temperatura de soldadura ((≤ 3 segundos)	¿Qué es?	260	oC

  Código: Amarillo Verde-J

  Parámetro	El símbolo	Condición	En el minuto.	Tipo de producto	- ¿ Qué?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.4	V.
  Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	30		40	MCD
  Espectro con la mitad del valor	△λ	Si = 10 mA		20		nm
  longitud de onda	Dλ	Si = 10 mA	569		574	nm



  Código:Ámbar/amarillo -Y

  Parámetro	El símbolo	Condición	En el minuto.	Tipo de producto	- ¿ Qué?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.5	V.
  Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	60		80	MCD
  Espectro con la mitad del valor	△λ	Si = 10 mA		20		nm
  longitud de onda	Dλ	Si = 10 mA	585		595	nm



  Código:Naranja -F

  Parámetro	El símbolo	Condición	En el minuto.	Tipo de producto	- ¿ Qué?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.4	V.
  Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	60		80	MCD
  Espectro con la mitad del valor	△λ	Si = 10 mA		20		nm
  longitud de onda	Dλ	Si = 10 mA	600		605	nm



  Código: Super Rojo Brillante -R

  Parámetro	El símbolo	Condición	En el minuto.	Tipo de producto	- ¿ Qué?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.2	V.
  Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	50		60	MCD
  Espectro con la mitad del valor	△λ	Si = 10 mA		20		nm
  longitud de onda	Dλ	Si = 10 mA	630		635	nm



  Código:Rrojo Ultra Brillante -UR

  Parámetro	El símbolo	Condición	En el minuto.	Tipo de producto	- ¿ Qué?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.2	V.
  Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	80		100	MCD
  Espectro con la mitad del valor	△λ	Si = 10 mA		20		nm
  longitud de onda	Dλ	Si = 10 mA	625		635	nm



  Código: Verde puro -G

  Parámetro	El símbolo	Condición	En el minuto.	Tipo de producto	- ¿ Qué?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	2.6		3.2	V.
  Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	120		180	MCD
  Espectro con la mitad del valor	△λ	Si = 10 mA		20		nm
  longitud de onda	Dλ	Si = 10 mA	515		525	nm


  Código: Ultra Azul Brillante -BH

  Parámetro	El símbolo	Condición	En el minuto.	Tipo de producto	- ¿ Qué?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	2.8		3.2	V.
  Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	120		140	MCD
  Espectro con la mitad del valor	△λ	Si = 10 mA		20		nm
  longitud de onda	Dλ	Si = 10 mA	460		465	nm

•

• Código:Blanco Ultra Brillante -WH

  Parámetro	El símbolo	Condición	En el minuto.	Tipo de producto	- ¿ Qué?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	2.8		3.2	V.
  Válvula de reversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	120		140	MCD
  Temperatura del color del LED	- ¿ Qué?	Si = 10 mA	5500	20	6800	- ¿ Qué?
  Coordenadas de cromaticidad	Se trata de:	Si = 10 mA	0.29,0.32		0.30,0.33	nm

•

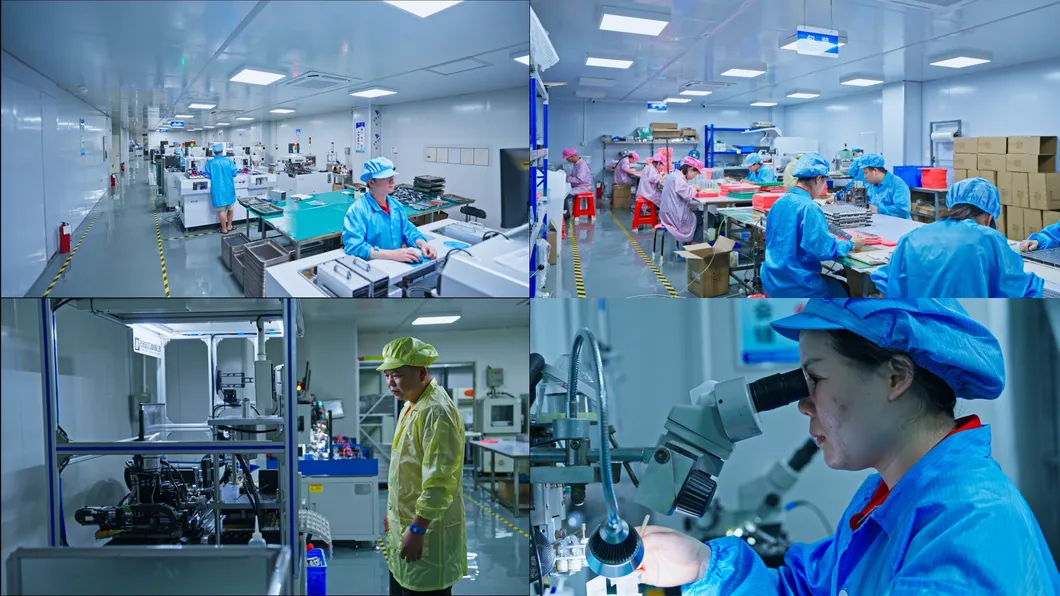

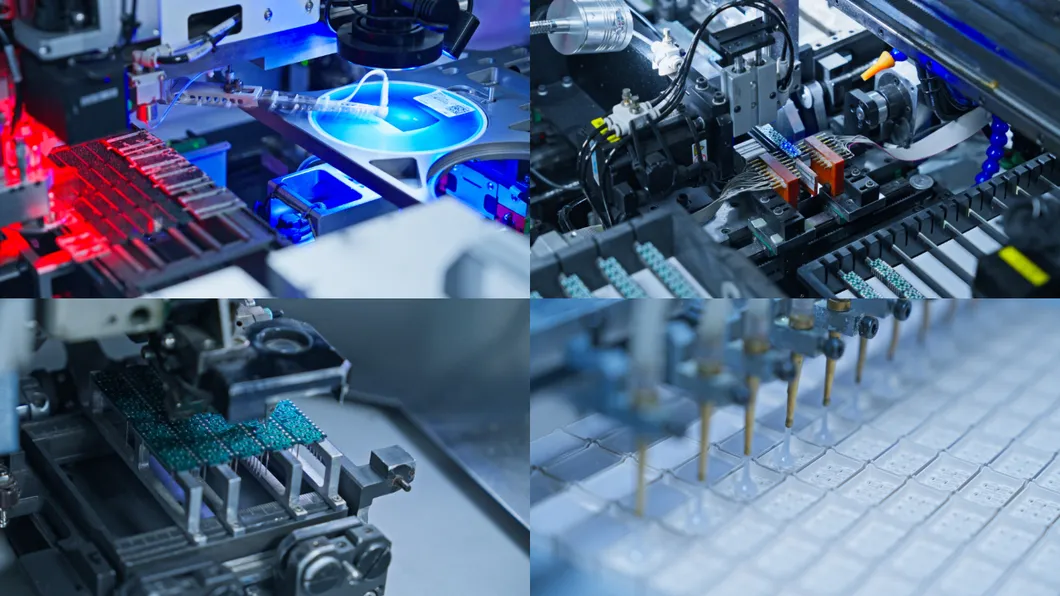

    La Comisión consideró que los datos obtenidos por los productores exportadores incluidos en la muestra no eran suficientes para determinar si el producto afectado era originario de China.Establecida en 2006, una empresa que integra la I + D, la fabricación y las ventas de pantallas LED de optoelectrónica.Con más de 15 años de experiencia en OEM y ODM .
    LightBo es el nombre de lase ha comprometido a proporcionar soluciones personalizadas de alta calidad y bajo coste para ayudar a los clientes a reducir los costes y mejorar la competitividad.

Display LED de 7 segmentos, Display LED personalizado, Display LED numérico, Display LED de matriz de puntos,Se utilizan ampliamente para electrodomésticos, indicadores de temperatura, indicadores de humedad, controlador de refrigerador, indicador de termostato, control de calefacción y refrigeración, etc.

FAQ ((Preguntas frecuentes)
P1: ¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante original con más de 20 años de experiencia en pantallas LED optoelectrónicas.
¿Cuáles son sus principales productos?
R: Nuestros principales productos incluyen pantalla LED de 7 segmentos, pantalla LED SMD, pantalla LED de matriz de puntos, pantalla LED de flecha, pantalla LED de diseño personalizado, barra de luz LED, LED a través del orificio, LED SMD,Luz de fondo LED,y así sucesivamente..
P3 ¿Cuál es su MOQ?
R: Nuestro MOQ es de 1000 pcs, también podemos aceptar pedidos de muestras y pedidos pequeños con cantidad menor que nuestro MOQ.
P4 Antes de hacer el pedido, ¿puedo obtener algunas muestras para pruebas?
R: Sí. Podemos proporcionar 5-10 muestras gratuitas para su prueba, pero el costo de flete será asumido por el cliente.
P5 ¿Cuánto tiempo dura su entrega?
R: Tiempo de entrega:Alrededor de 10-20 días; De acuerdo con la cantidad de pedido y las materias primas. Si tiene un pedido urgente, y tenemos materias primas en stock,
Podemos ajustar nuestro plan de producción para que esté listo en 7-10 días.
¿Cuáles son sus condiciones de pago?
A: Aceptamos transferencia bancaria, T/T, Western Union y Paypal con una pequeña cantidad. Los detalles de los métodos de pago pueden ser negociados.
¿Puede citarme los precios FOB?
R: Sí. Podemos citar precios basados en los incoterms EXW, FOB, CIF, DDP.
P8 ¿Cómo puedo obtener su catálogo y lista de precios?
R: Sí. Por favor, háganos saber su dirección de correo electrónico o póngase en contacto con nosotros directamente desde el sitio web para obtener nuestro catálogo y lista de precios.
P9 ¿Puedo negociar los precios?
R: Sí, podemos considerar descuentos para pedidos a granel.
P10 ¿Cuánto serán los gastos de envío?
R: Depende del tamaño de su envío y del método de envío.
Le ofreceremos el cargo como pidió.
P11 ¿Puede hacer productos de diseño personalizado?
R: Sí, el servicio OEM&ODM está disponible. Podemos personalizar los tamaños, el color y los iconos funcionales según sus requisitos.
P12 Si envío mi diseño, ¿puedes hacerlo solo para mí, y no se lo mostrará a nadie más?
R: Sí, no lo mostraremos ni venderemos a otros sin su autorización.
P13 ¿Cuál será el tiempo de entrega de muestras para productos personalizados?
R: El tiempo de entrega de muestras será de unos 20-25 días laborables después de recibir el costo del molde y la aprobación del dibujo del molde de los clientes.
P14 ¿Cuáles son los métodos de envío?
R: Por lo general, enviamos los productos por DHL, FEDEX, UPS, EMS, BY AIR, BY SEA, etc. También puede elegir la otra forma que sea mejor para usted.

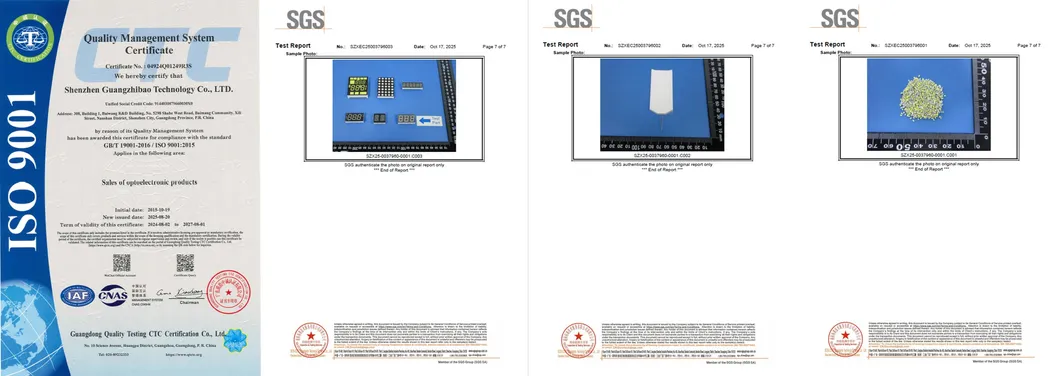

P15 ¿Cómo garantiza la calidad de sus productos?
R: Somos fabricantes certificados ISO 9001 QMS con más de 20 años de experiencia, realizamos dos veces una prueba del 100% para todos nuestros productos antes del envío.
