Pantalla LED de 7 segmentos de 3 dígitos, de 0,67 pulgadas (17 mm), de doble color (rojo ultra brillante / verde puro), cátodo común para el hogar

Esta pantalla LED de 7 segmentos y 3 dígitos está diseñada para lecturas numéricas claras y confiables en electrodomésticos electrónicos, con una altura de carácter de 0,67 pulgadas (17 mm) y dimensiones exteriores compactas (47 × 22 × 8 mm) que equilibran la visibilidad y la eficiencia del espacio.

Versatilidad de doble color para las necesidades de los electrodomésticos: Rojo ultrabrillante  para alertas de alto contraste y verde puro (515-525 nm) para indicadores de estado normal.

Diseño de alto contraste y duradero: Segmentos amarillos + superficie negra con película protectora para reducir el deslumbramiento y la resistencia a los arañazos.

Rendimiento eficiente y confiable: Bajo consumo de energía con una vida útil de más de 50.000 horas y compatibilidad con los circuitos integrados de controladores de pantalla estándar.

Fácil integración y cumplimiento: El perfil compacto de 47 × 22 × 8 mm se adapta a paneles de control delgados con certificación RoHS para el cumplimiento global.

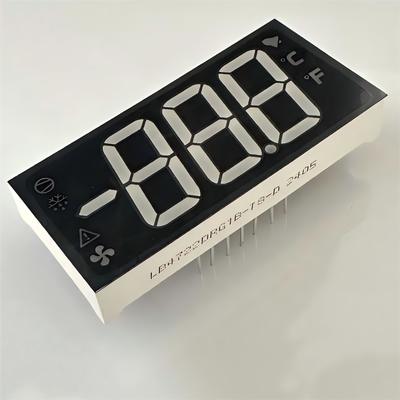

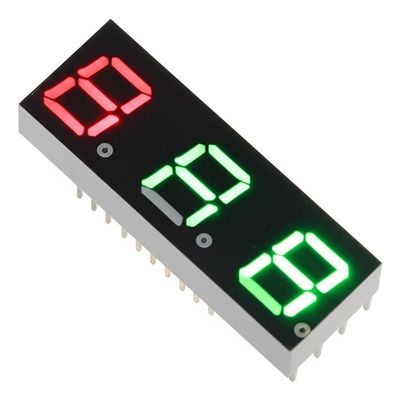

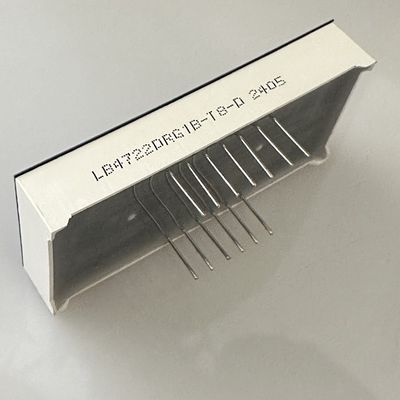

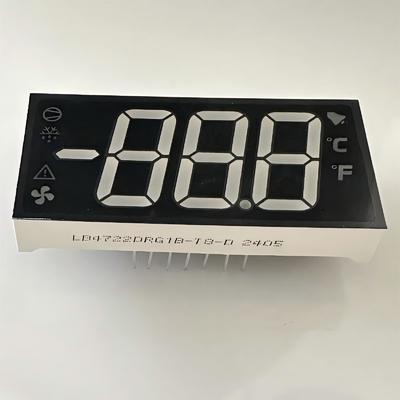

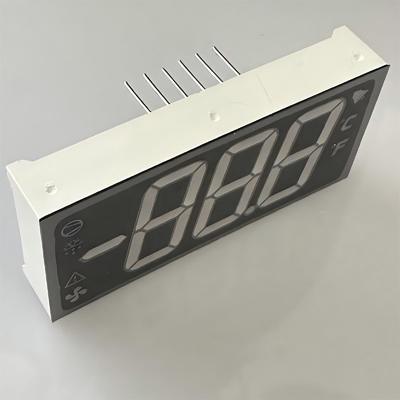

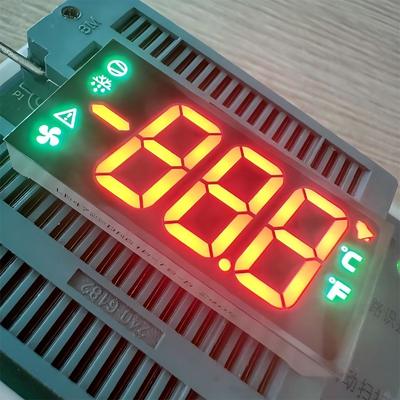

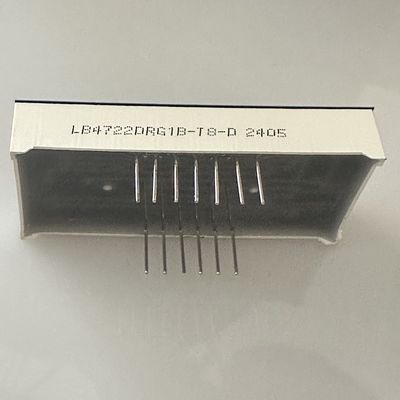

Imagen del producto

Diseñado para electrodomésticos electrónicos que requieren pantallas numéricas claras de 3 dígitos:

Control del aire acondicionado: Mostrar la temperatura establecida, la temperatura ambiente o los niveles de velocidad del ventilador.

Indicadores/control del refrigerador: Mostrar la temperatura interna o las alertas de puerta abierta.

Control de refrigeración/calefacción: Mostrar la configuración del termostato, la duración del temporizador o los códigos de modo.

Otros electrodomésticos: Microondas, calentadores eléctricos o deshumidificadores.

• Valores máximos absolutos (Ta=25ºC)

  Parámetro	Símbolo	Valores nominales	Unidad
  Corriente directa (por dado)	Ipm	20	mA
  Voltaje inverso (por dado)	Vr	5	V
  Disipación de potencia (por dado)	Pm	80	mW
  Rango de temperatura de funcionamiento	Topr	-40~+85	ºC
  Rango de temperatura de almacenamiento	Tstg	-40~+85	ºC
  Temperatura de soldadura (≤3 segundos)	Th	260	ºC



  Código: Amarillo Verde - J

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,4	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	30		40	mcd
  Espectro con valor medio	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	569		574	nm




  Código: Ámbar/Amarillo -Y

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,5	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Espectro con valor medio	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	585		595	nm




  Código: Naranja -F

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,4	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Espectro con valor medio	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	600		605	nm




  Código: Rojo súper brillante -R

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	50		60	mcd
  Espectro con valor medio	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	630		635	nm




  Código: Rojo ultrabrillante -UR

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	80		100	mcd
  Espectro con valor medio	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	625		635	nm




  Código: Verde puro -G

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	2,6		3,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		180	mcd
  Espectro con valor medio	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	515		525	nm


  Código: Azul ultrabrillante -BH

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	2,8		3,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Espectro con valor medio	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	460		465	nm

•


• Código: Blanco ultrabrillante -WH

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	2,8		3,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Temperatura de color del LED	K	If=10mA	5500	20	6800	K
  Coordenadas de cromaticidad	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

•


    SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARCA: LIGHT-BO)Fundada en 2006, una empresa que integra I+D, fabricación y venta de pantallas LED optoelectrónicas. Empresa certificada con los Sistemas de Gestión de Calidad ISO 9001 2015.  Con más de 15 años de experiencia en OEM y ODM.
    LIGHTBO se ha comprometido a proporcionar soluciones personalizadas de alta calidad y bajo costo para ayudar a los clientes a reducir costos y mejorar la competitividad.


    Pantalla LED de 7 segmentos, Pantalla LED personalizada, Pantalla LED numérica, Pantalla LED de matriz de puntos,ampliamente utilizada para electrodomésticos, indicadores de temperatura, indicadores de humedad, controlador de refrigerador, indicador de termostatos, control de calefacción y refrigeración, etc.
