5 dígitos 7 mm 7 segmentos de pantalla LED Anodo común Ultra Brillante Blanco para el convertidor de frecuencia

Pantalla LED de 7 segmentos de 5 dígitos, 7 mm, ánodo común, blanco ultrabrillante para convertidor de frecuencia

Descripción del producto

Descripción general del producto

La pantalla LED de 7 segmentos de 5 dígitos de Light-Bo, con una altura de carácter de 0,28 pulgadas (7 mm) y emisión blanca ultrabrillante, está diseñada para la precisión en dispositivos con limitaciones de espacio. Con dimensiones exteriores compactas (38,6 × 10,2 × 8 mm) y un diseño de alto contraste, segmentos blancos sobre una superficie negra, ofrece una intensidad luminosa excepcional (120-160 mcd) manteniendo un bajo consumo de energía. Configurada como ánodo común, esta pantalla combina un rendimiento estable, fácil montaje y cumplimiento de RoHS, lo que la hace ideal para paneles de instrumentos, electrodomésticos, indicadores digitales, pantallas de reloj LED y decodificadores.

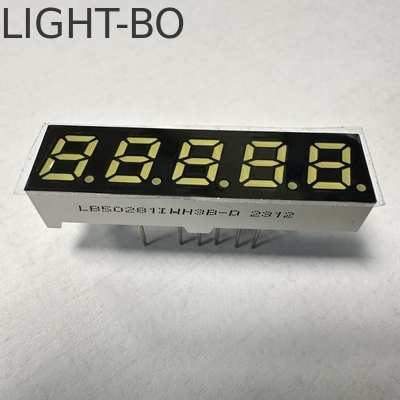

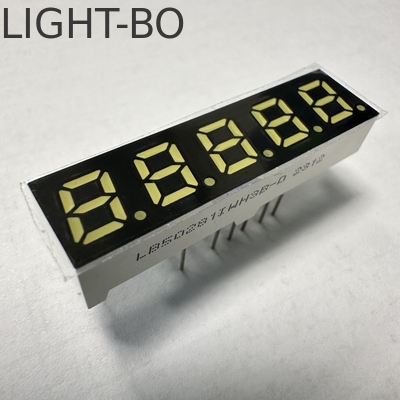

Imagen del producto

Características principales

Diseño compacto de 5 dígitos:La altura de carácter de 0,28 pulgadas (7 mm) y las dimensiones de 38,6 × 10,2 × 8 mm proporcionan un amplio espacio para lecturas numéricas extendidas (por ejemplo, marcas de tiempo, códigos) sin ocupar espacio en exceso, perfecto para decodificadores y relojes LED.

Emisión blanca ultrabrillante:La luz blanca vívida con una intensidad de 120-160 mcd garantiza una alta visibilidad tanto en entornos brillantes como oscuros, con una iluminación uniforme en los 5 dígitos para una calidad de visualización nítida.

Estética de alto contraste:Los segmentos blancos sobre una superficie negra mejoran la legibilidad, asegurando que los dígitos destaquen claramente, lo cual es fundamental para los paneles de instrumentos y los electrodomésticos utilizados en diversas condiciones de iluminación.

Eficiencia energética:El bajo voltaje directo (2,8-3,2 V/LED) y la corriente optimizada (5-10 mA/LED) minimizan el consumo de energía, junto con un rendimiento estable para una fiabilidad a largo plazo.

Fácil integración:La configuración de ánodo común, la compatibilidad con CI y el montaje sencillo agilizan la instalación en placas de PC, lo que reduce la complejidad de la fabricación.

Duradero y compatible:Larga vida útil, cumplimiento de RoHS y resistencia al desgaste garantizan la seguridad y la fiabilidad en aplicaciones domésticas e industriales.

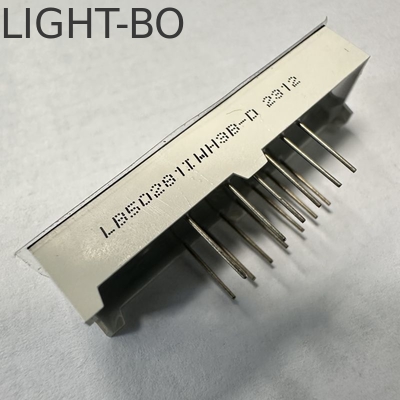

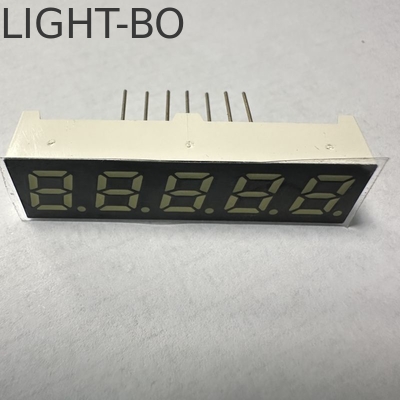

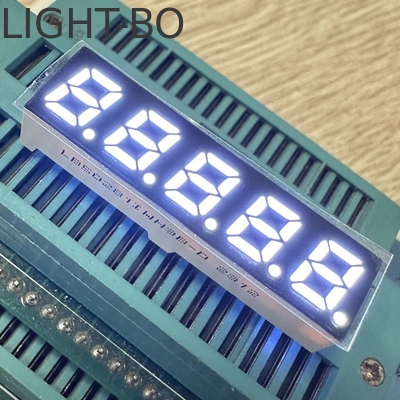

Imagen de detalle

Especificaciones técnicas

Aplicaciones

Ideal para:

Paneles de instrumentos e indicadores multidígitos

Electrodomésticos (pantallas numéricas compactas)

Indicadores digitales y pantallas de reloj LED

Decodificadores y dispositivos electrónicos que requieren lecturas de 5 dígitos

• Valores máximos absolutos (Ta=25°C)

  Parámetro	Símbolo	Valores nominales	Unidad
  Corriente directa (por matriz)	Ipm	20	mA
  Voltaje inverso (por matriz)	Vr	5	V
  Disipación de potencia (por matriz)	Pm	80	mW
  Rango de temperatura de funcionamiento	Topr	-40~+85	°C
  Rango de temperatura de almacenamiento	Tstg	-40~+85	°C
  Temperatura de soldadura (≤3 segundos)	Th	260	°C

  Código: Amarillo verdoso - J

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,4	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	30		40	mcd
  Ancho de espectro de valor medio	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	569		574	nm



  Código: Ámbar/Amarillo -Y

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,5	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Ancho de espectro de valor medio	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	585		595	nm



  Código: Naranja -F

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,4	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Ancho de espectro de valor medio	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	600		605	nm



  Código: Rojo superbrillante -R

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	50		60	mcd
  Ancho de espectro de valor medio	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	630		635	nm



  Código: Rojo ultrabrillante -UR

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	80		100	mcd
  Ancho de espectro de valor medio	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	625		635	nm



  Código: Verde puro -G

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	2,6		3,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		180	mcd
  Ancho de espectro de valor medio	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	515		525	nm


  Código: Azul ultrabrillante -BH

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	2,8		3,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Ancho de espectro de valor medio	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	460		465	nm

•

• Código: Blanco ultrabrillante -WH

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	2,8		3,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Temperatura de color del LED	K	If=10mA	5500	20	6800	K
  Coordenadas de cromaticidad	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

•

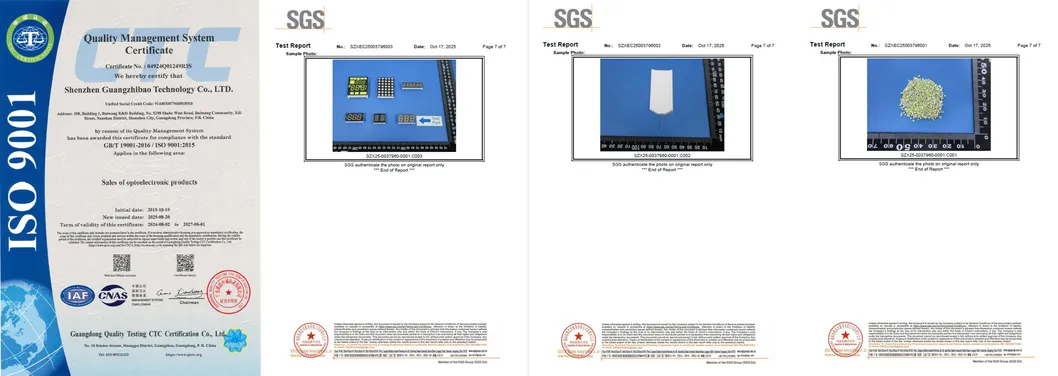

    Shenzhen Guangzhibao Technology Co., Ltd. (Marca: Light-Bo)Establecida en 2006, una empresa que integra I+D, fabricación y venta de pantallas LED optoelectrónicas. Empresa certificada con los Sistemas de Gestión de Calidad ISO 9001 2015. Con más de 15 años de experiencia en OEM y ODM.
   LightBose ha comprometido a proporcionar soluciones personalizadas de alta calidad y bajo costo para ayudar a los clientes a reducir costos y mejorar la competitividad.

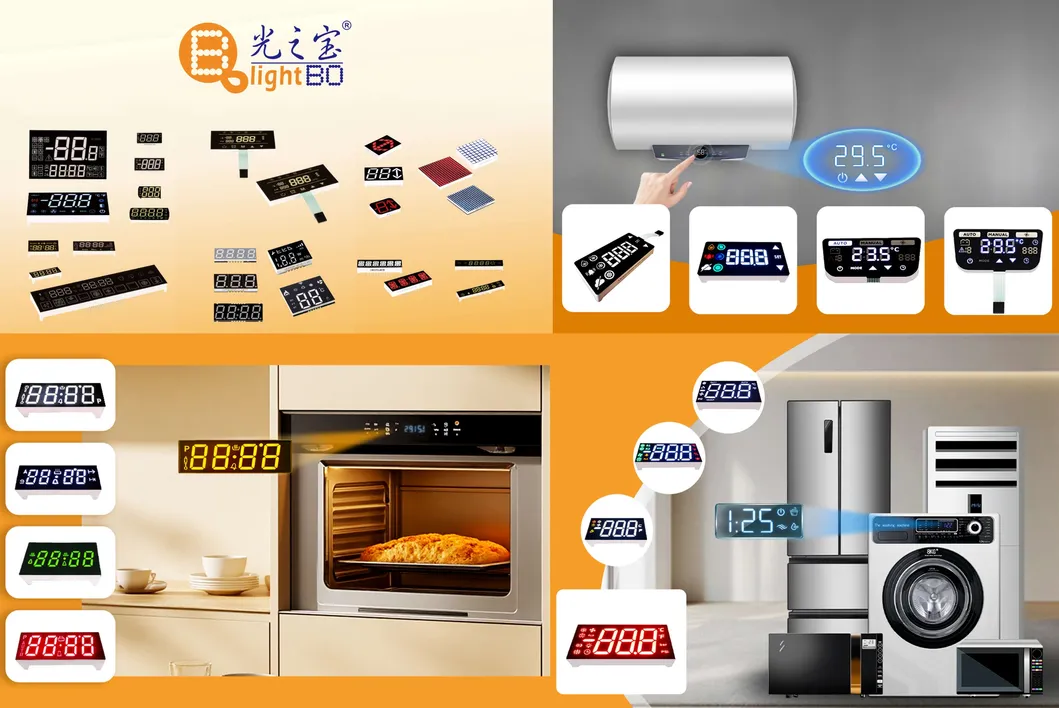

Pantalla LED de 7 segmentos, Pantalla LED personalizada, Pantalla LED numérica, Pantalla LED de matriz de puntos,ampliamente utilizada para electrodomésticos, indicadores de temperatura, indicadores de humedad, controlador de refrigerador, indicador de termostatos, control de calefacción y refrigeración, etc.

Preguntas frecuentes (Preguntas frecuentes)
Q1 ¿Es usted una empresa comercial o un fabricante?
R: Somos el fabricante original con más de 20 años de experiencia en pantallas LED optoelectrónicas.
Q2 ¿Cuáles son sus principales productos?
R: Nuestros principales productos incluyen pantalla LED de 7 segmentos, pantalla LED SMD, pantalla LED de matriz de puntos, pantalla LED de flecha, pantalla LED de diseño personalizado, barra de luz LED, LED de orificio pasante, LED SMD, retroiluminación LED, etc.
Q3 ¿Cuál es su MOQ?
R: Nuestro MOQ es de 1000 piezas. También podemos aceptar pedidos de muestra y pedidos pequeños con una cantidad inferior a nuestro MOQ.
Q4 Antes de realizar el pedido, ¿puedo obtener algunas muestras para probar?
R: Sí. Podemos proporcionar de 5 a 10 muestras gratuitas para sus pruebas, pero el cliente correrá con los gastos de envío.
Q5 ¿Cuánto dura su tiempo de entrega?
R: Tiempo de entrega: Aproximadamente 10-20 días; Según la cantidad del pedido y las materias primas. Si tiene un pedido urgente y tenemos materias primas en stock,
podemos ajustar nuestro plan de producción para que esté listo en 7-10 días.
Q6 ¿Cuáles son sus condiciones de pago?
R: Aceptamos transferencia bancaria, T/T, Western Union y Paypal con una pequeña cantidad. Los detalles de los métodos de pago se pueden negociar.
Q7 ¿Puede cotizarme precios FOB?
R: Sí. Podemos cotizarle precios basados en los incoterms EXW, FOB, CIF, DDP.
Q8 ¿Cómo puedo obtener su catálogo y lista de precios?
R: Sí. Por favor, háganos saber su dirección de correo electrónico o contáctenos directamente desde el sitio web para obtener nuestro catálogo y lista de precios.
Q9 ¿Puedo negociar los precios?
R: Sí, podemos considerar descuentos para pedidos al por mayor.
Q10 ¿Cuánto costarán los gastos de envío?
R: Depende del tamaño de su envío y del método de envío.
Le ofreceremos el cargo que solicitó.
Q11 ¿Puede hacer productos de diseño personalizado?
R: Sí, el servicio OEM y ODM está disponible. Podemos personalizar los tamaños, el color del LED y los iconos funcionales de acuerdo con sus requisitos.
Q12 Si envío mi diseño, ¿puede hacerlo solo para mí y no mostrarlo a nadie más?
R: Sí, no lo mostraremos ni lo venderemos a otros sin su autorización.
Q13 ¿Cuál será el plazo de entrega de las muestras para productos personalizados?
R: El plazo de entrega de las muestras será de unos 20-25 días hábiles después de recibir el costo del molde y la aprobación del dibujo del molde de los clientes.
Q14 ¿Cuáles son los métodos de envío?
R: Por lo general, enviamos los productos por DHL, FEDEX, UPS, EMS, POR AIRE, POR MAR, etc., también puede elegir la otra forma que sea mejor para usted.
Q15 ¿Cómo garantiza la calidad de sus productos?
R: Somos fabricantes certificados ISO 9001 QMS con más de 20 años de experiencia. Realizamos dos pruebas al 100% de todos nuestros productos antes del envío.
