Nombre De La Marca: | LIGHT-BO |
Número De Modelo: | LB3510LWH1S |
Cuota De Producción: | 1000 |
Precio: | Negotiate |
Condiciones De Pago: | TT por adelantado |
Capacidad De Suministro: | 50000PCS/days |

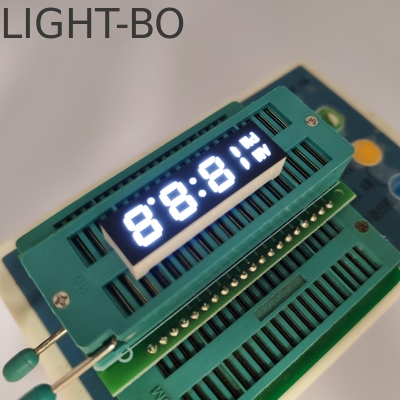

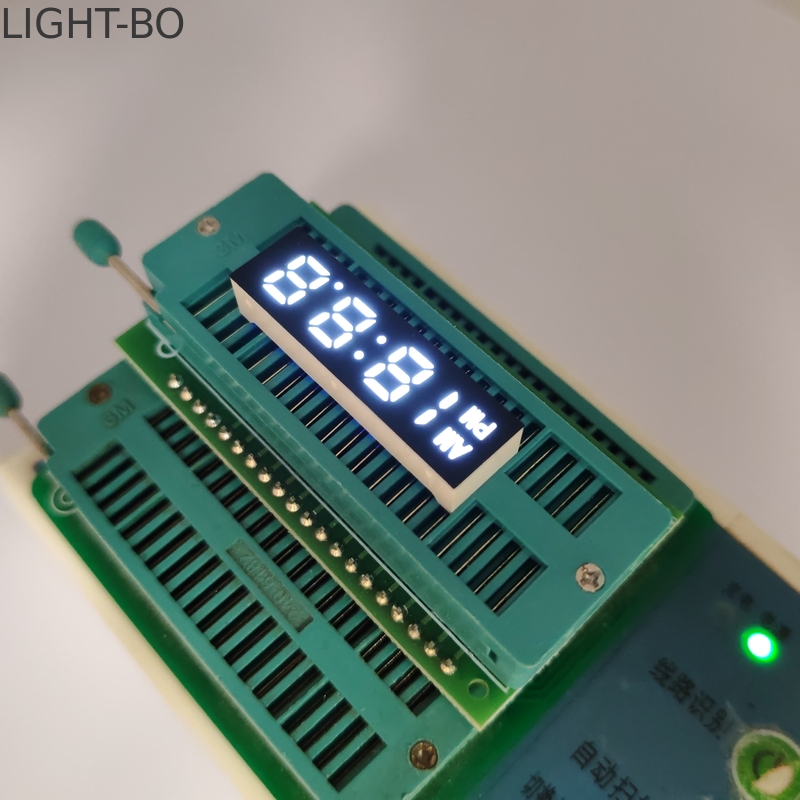

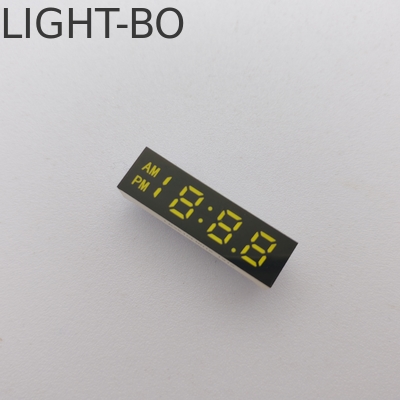

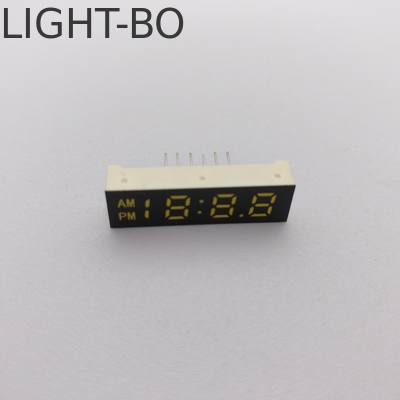

Pantalla LED de 7 segmentos y 3 dígitos para control de temporizador
Descripciones del producto
Descripciones | Pantalla LED de 7 segmentos y 3 dígitos |
Dimensiones | 35*10*7.2mm |
Altura del dígito | 6.5mm |
Polaridad | Cátodo común |
Tipo de pin | SMD |
Color de emisión | Blanco ultra brillante |
Aplicación | Control de temporizador |
Temperatura ambiente de trabajo | +105ºC ~+120ºC |
Colores LED | Disponible en rojo, azul, verde, blanco, ámbar, naranja |
Características del producto
Segmentos blancos sobre superficie negra – Visibilidad de alto contraste
Alta intensidad luminosa – Pantalla brillante y clara
Operación de baja corriente – Rendimiento eficiente energéticamente
Estable y confiable – Funcionamiento constante en condiciones variables
Iluminación uniforme de segmentos – Distribución de luz suave y continua
Diseño montable en PCB – Fácil integración en circuitos
Compatible con CI – Accionamiento directo con circuitos integrados
Cumple con RoHS – Construcción ecológica y sin plomo
Código: Blanco ultra brillante -WH
Parámetro | Símbolo | Condición | Mín. | Típ. | Máx. | Unidad |
Tensión directa | Vf | If=10mA | 2.6 | 3.0 | V | |
Tensión inversa | Vr | Ir=10uA | 5 | V | ||
Intensidad luminosa | Iv | If=10mA | 120 | 140 | mcd | |
Temperatura de color del LED | K | If=10mA | 5500 | 20 | 6800 | K |
Coordenadas de cromaticidad | X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
Color: Verde puro
Parámetro | Símbolo | Condición | Mín. | Típ. | Máx. | Unidad |
Tensión directa | Vf | If=20mA | 2.5 | 3.0 | V | |
Tensión inversa | Vr | Ir=10uA | 5 | V | ||
Intensidad luminosa | Iv | If=20mA | 120 | 160 | mcd | |
Ancho espectral a la mitad del valor | λ | If=20mA | 20 | nm | ||
Longitud de onda | Dλ | If=20mA | 515 | 525 | nm |
Código: Amarillo verdoso - J/JU
Parámetro | Símbolo | Condición | Mín. | Típ. | Máx. | Unidad |
Tensión directa | Vf | If=10mA | 1.8 | 2.4 | V | |
Tensión inversa | Vr | Ir=10uA | 5 | V | ||
Intensidad luminosa | Iv | If=10mA | 30 | 40 | mcd | |
Ancho espectral a la mitad del valor | △λ | If=10mA | 20 | nm | ||
Longitud de onda | Dλ | If=10mA | 569 | 573 | nm |
Código: Ámbar/Amarillo -Y
Parámetro | Símbolo | Condición | Mín. | Típ. | Máx. | Unidad |
Tensión directa | Vf | If=10mA | 1.8 | 2.4 | V | |
Tensión inversa | Vr | Ir=10uA | 5 | V | ||
Intensidad luminosa | Iv | If=10mA | 50 | 60 | mcd | |
Ancho espectral a la mitad del valor | △λ | If=10mA | 20 | nm | ||
Longitud de onda | Dλ | If=10mA | 585 | 595 | nm |
Aplicaciones de las pantallas LED de segmentos
Equipos de audio y paneles de instrumentos – Visibilidad clara para controles y lecturas
Indicadores digitales – Uso universal en contadores, temporizadores y dispositivos de medición
Electrónica multimedia y de consumo – Integrado en pantallas para sistemas AV y dispositivos inteligentes
Pantallas financieras – Actualizaciones en tiempo real para tipos de cambio bancarios y marcadores bursátiles
Relojes y temporizadores LED – Cronometraje de alta legibilidad para uso público e industrial
Paneles de precios de gasolineras – Señalización brillante y resistente a la intemperie para precios de combustible
Pantallas industriales y de maquinaria – Rendimiento fiable en automatización, dispositivos médicos y paneles de control
