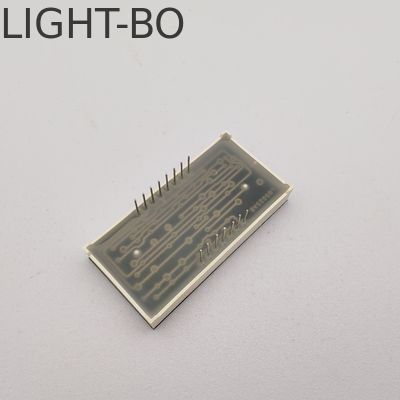

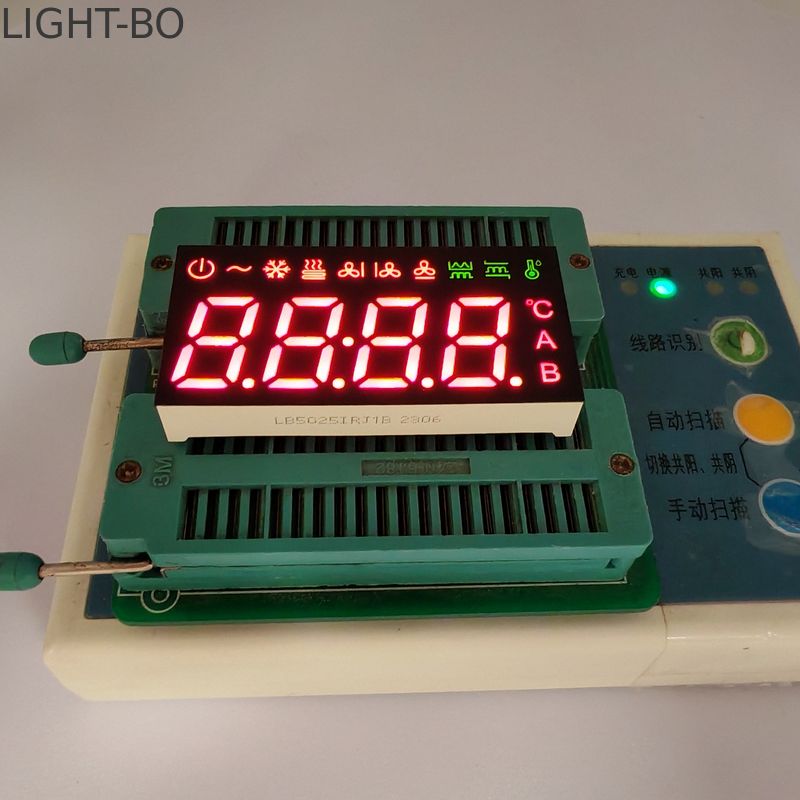

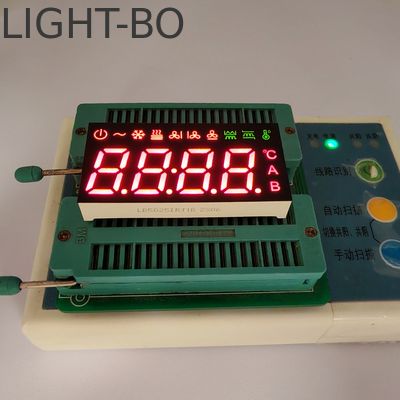

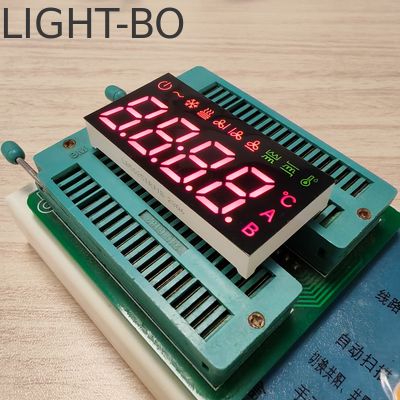

Pantalla LED de 7 segmentos de 4 dígitos con cátodo común para el controlador del aire acondicionado

Pantalla LED de 7 segmentos de 4 dígitos con cátodo común para el controlador del aire acondicionado

Nombre De La Marca:	LIGHT-BO
Número De Modelo:	Los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos
Cuota De Producción:	1000
Precio:	Negotiate
Condiciones De Pago:	TT por adelantado
Capacidad De Suministro:	50000PCS/days

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Shenzhen, China

Certificación:

ISO9001&RoHS

Documento:

Dimensión de la pantalla:

Tamaño personalizado

Clasificación:

Polaridad:

Cátodo común

Altura de los dígitos:

14 mm

Color de la cara:

Segmento blanco Cara negra

Término comercial:

Display de siete segmentos de LED

Detalles de empaquetado:

EPE+CARTON

Capacidad de la fuente:

50000PCS/days

Resaltar:

Controlador de aire acondicionado - Pantalla LED de segmento

Display de 7 segmentos con LED

Pantalla LED de segmento de cátodo común

Descripción del producto

Pantalla LED de cátodo común de 4 dígitos y 7 segmentos para controlador de aire acondicionado

Descripción general del producto

Esta pantalla LED de cátodo común de 4 dígitos y 7 segmentos está diseñada específicamente para controladores de aire acondicionado, ofreciendo una legibilidad óptima y un rendimiento fiable en aplicaciones HVAC.

Características de la pantalla

Altura del carácter: 14 mm (legibilidad óptima)
Diseño compacto: 50 × 25 × 8 mm (L × A × H)
Configuración de polaridad: Cátodo común

Material y construcción

Construcción de resina epoxi blanca de primera calidad
Tratamiento de superficie negro para un contraste mejorado

Rendimiento óptico

Tecnología de iluminación ultrabrillante
Disponible en colores de alta visibilidad: Rojo estándar/Verde puro o espectro completo que incluye Rojo, Azul, Verde, Blanco, Ámbar, Naranja, Amarillo
Ángulos de visión amplios
Bajo consumo de energía
Excelente resistencia ambiental

Especificaciones completas

Tamaños de dígitos disponibles desde pantallas compactas de 0,25" hasta grandes de 20"
Configuraciones: modelos de 1 a 6 dígitos para adaptarse a diversas aplicaciones
Variaciones de segmentos: modelos estándar de 7 segmentos, mejorados de 14 segmentos y 16 segmentos para aplicaciones alfanuméricas
Múltiples colores emisores: Rojo, Verde amarillento, Verde, Azul, Amarillo, Rosa, Blanco
Opciones bicolores para una indicación visual mejorada
Colores de superficie personalizables: Negro, Gris o Rojo para que coincidan con diferentes requisitos de diseño

Parámetros técnicos por código de color

Verde amarillento - J/JU

Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
Voltaje directo	Vf	Si=10mA	1,8		2,4	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	Si=10mA	30		40	mcd
Ancho de espectro de valor medio	Δλ	Si=10mA		20		nm
Longitud de onda	Dλ	Si=10mA	569		574	nm

Ámbar/Amarillo - Y

Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
Voltaje directo	Vf	Si=10mA	1,8		2,5	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	Si=10mA	60		80	mcd
Ancho de espectro de valor medio	Δλ	Si=10mA		20		nm
Longitud de onda	Dλ	Si=10mA	585		595	nm

Naranja - F

Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
Voltaje directo	Vf	Si=10mA	1,8		2,4	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	Si=10mA	60		80	mcd
Ancho de espectro de valor medio	Δλ	Si=10mA		20		nm
Longitud de onda	Dλ	Si=10mA	600		605	nm

Rojo superbrillante - R

Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
Voltaje directo	Vf	Si=10mA	1,8		2,2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	Si=10mA	50		60	mcd
Ancho de espectro de valor medio	Δλ	Si=10mA		20		nm
Longitud de onda	Dλ	Si=10mA	630		635	nm

Rojo ultrabrillante - UR

Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
Voltaje directo	Vf	Si=10mA	1,8		2,2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	Si=10mA	80		100	mcd
Ancho de espectro de valor medio	Δλ	Si=10mA		20		nm
Longitud de onda	Dλ	Si=10mA	625		635	nm

Verde puro

Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
Voltaje directo	Vf	Si=10mA	2,6		3,2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	Si=10mA	120		180	mcd
Ancho de espectro de valor medio	Δλ	Si=10mA		20		nm
Longitud de onda	Dλ	Si=10mA	515		525	nm

Azul ultrabrillante - BH

Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
Voltaje directo	Vf	Si=10mA	2,8		3,2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	Si=10mA	120		140	mcd
Ancho de espectro de valor medio	Δλ	Si=10mA		20		nm
Longitud de onda	Dλ	Si=10mA	460		465	nm

Blanco ultrabrillante - WH

Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
Voltaje directo	Vf	Si=10mA	2,8		3,2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	Si=10mA	120		140	mcd
Temperatura de color del LED	K	Si=10mA	5500	20	6800	K
Coordenadas de cromaticidad	X/Y	Si=10mA	0,29,0,32		0,30,0,33	nm

Calificaciones máximas absolutas (Ta=25 °C)

Parámetro	Símbolo	Calificaciones	Unidad
Corriente directa (por chip)	Ipm	20	mA
Voltaje inverso (por chip)	Vr	5	V
Disipación de potencia (por chip)	Pm	80	mW
Rango de temperatura de operación	Topr	-40~+85	°C
Rango de temperatura de almacenamiento	Tstg	-40~+85	°C
Temperatura de soldadura (≤3 segundos)	Th	260	°C

Información del fabricante

Shenzhen Guangzhibao Technology Co., Ltd. (MARCA: LIGHT-BO) ha sido un proveedor líder de soluciones OEM y ODM desde 2006. Con la certificación ISO 9001:2015 y más de 15 años de experiencia, estamos comprometidos con la innovación y la calidad superior en tecnología de pantallas LED.

Aplicaciones

Nuestras pantallas LED están diseñadas para una integración perfecta en diversas aplicaciones, incluyendo electrodomésticos, sistemas de monitoreo de temperatura y humedad, controladores de refrigeradores, termostatos y sistemas HVAC.

Certificaciones e instalaciones

Exposiciones de la empresa

Envío y logística

Preguntas frecuentes

P1: ¿Son ustedes una empresa comercial o un fabricante?

R: Somos fabricantes originales con más de 20 años de experiencia en pantallas LED optoelectrónicas.

P2: ¿Cuáles son sus principales productos?

R: Nuestros productos principales incluyen pantallas LED de 7 segmentos, pantallas LED SMD, pantallas LED de matriz de puntos, pantallas LED de flecha, pantallas LED de diseño personalizado, barras de luz LED, LEDs de orificio pasante, LEDs SMD y retroiluminación LED.

P3: ¿Cuál es su MOQ?

R: Nuestro MOQ es de 1000 piezas, pero también aceptamos pedidos de muestra y pedidos pequeños con cantidades inferiores a nuestro MOQ.

P4: ¿Puedo obtener muestras para probar antes de realizar un pedido?

R: Sí, podemos proporcionar de 5 a 10 muestras gratuitas para pruebas, pero el costo del flete correrá a cargo del cliente.

P5: ¿Cuánto tiempo tarda la entrega?

R: El tiempo de entrega suele ser de 10 a 20 días, dependiendo de la cantidad del pedido y la disponibilidad de materias primas. Para pedidos urgentes con materiales en stock, podemos ajustar la producción para entregar en un plazo de 7 a 10 días.

P6: ¿Cuáles son sus condiciones de pago?

R: Aceptamos transferencias bancarias, T/T, Western Union y PayPal para pequeñas cantidades. Los métodos de pago son negociables.

P7: ¿Pueden cotizar precios FOB?

R: Sí, podemos cotizar precios basados en los Incoterms EXW, FOB, CIF y DDP.

P8: ¿Cómo puedo obtener su catálogo y lista de precios?

R: Por favor, proporcione su dirección de correo electrónico o contáctenos directamente a través de nuestro sitio web para obtener nuestro catálogo y lista de precios.

P9: ¿Puedo negociar precios?

R: Sí, podemos considerar descuentos para pedidos a granel.

P10: ¿Cuánto costarán los gastos de envío?

R: Los gastos de envío dependen del tamaño del envío y del método de envío. Proporcionaremos los cargos a solicitud.

P11: ¿Pueden hacer productos de diseño personalizado?

R: Sí, los servicios OEM y ODM están disponibles. Podemos personalizar tamaños, colores de LED e iconos funcionales según sus requisitos.

P12: Si envío mi diseño, ¿lo mantendrán confidencial?

R: Sí, no mostraremos ni venderemos su diseño a otros sin su autorización.

P13: ¿Cuál es el plazo de entrega de muestras para productos personalizados?

R: El plazo de entrega de muestras es de aproximadamente 20-25 días hábiles después de recibir el costo del molde y la aprobación del dibujo del molde por parte de los clientes.

P14: ¿Qué métodos de envío utilizan?

R: Normalmente enviamos a través de DHL, FEDEX, UPS, EMS, por aire o por mar. Puede elegir el método que mejor le funcione.

P15: ¿Cómo garantizan la calidad del producto?

R: Como fabricantes con certificación ISO 9001 y más de 20 años de experiencia, realizamos pruebas dobles al 100% de todos los productos antes del envío.
