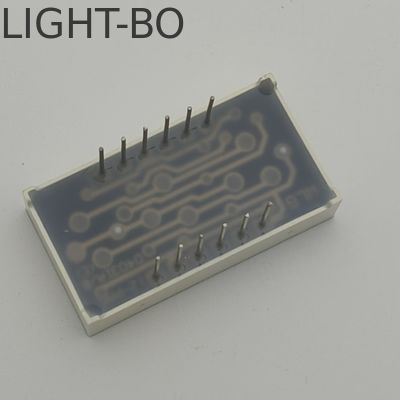

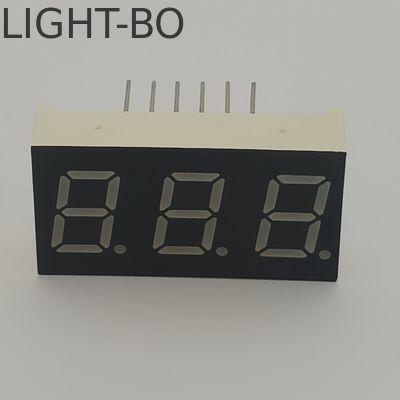

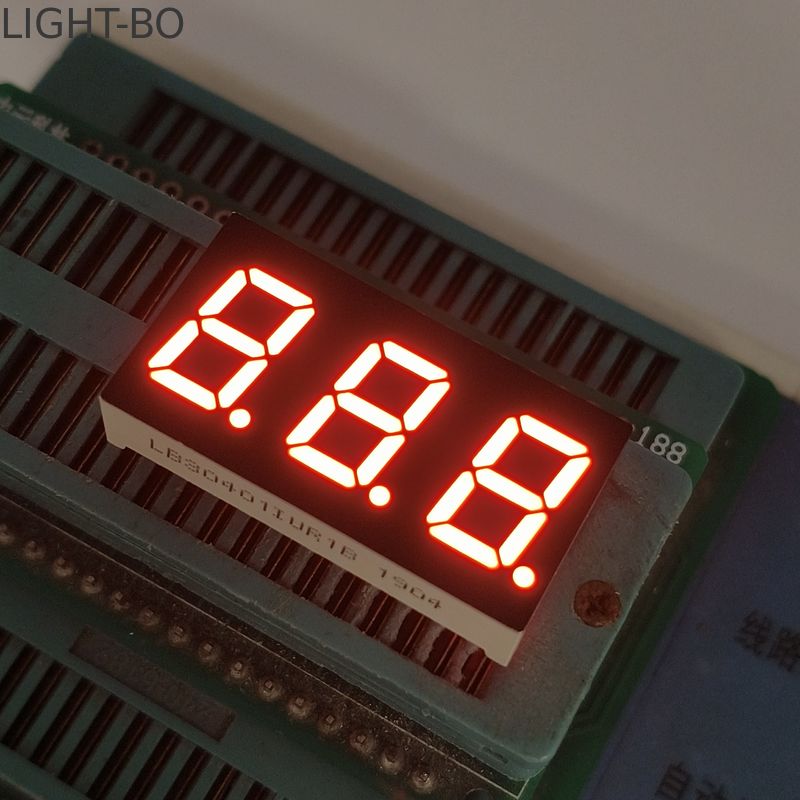

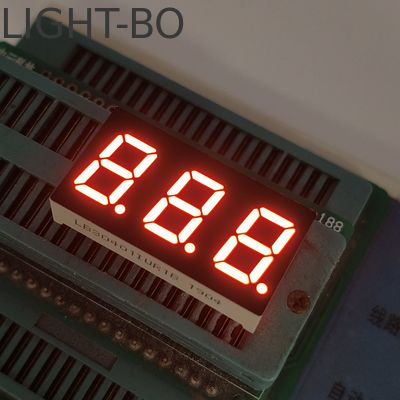

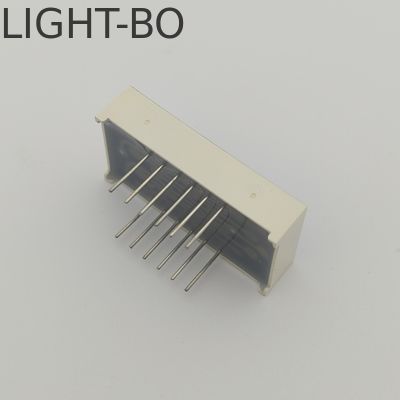

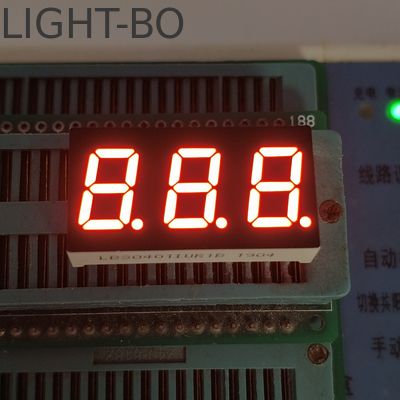

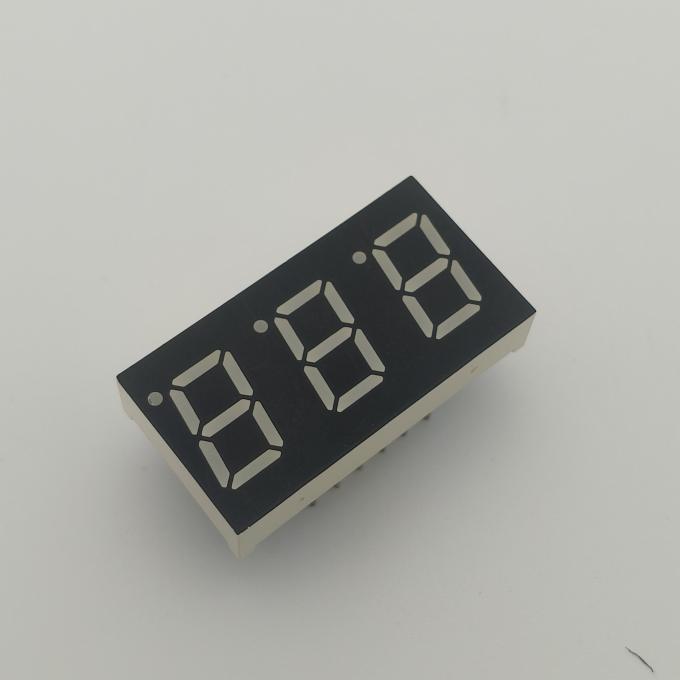

Display LED de 7 segmentos de color rojo ultra brillante de tres dígitos con cátodo común

Aplicaciones objetivo

Equipos de audio y multimedia

Amplificadores y preamplificadores para niveles de volumen y canales de entrada

Reproductores y transmisores multimedia para números de pista y tiempo de reproducción

Receptores de radio para frecuencias y presintonías de emisoras

Indicadores de instrumentos y procesos

Monitores de temperatura y humedad para lecturas ambientales

Indicadores de proceso para recuentos de producción y estado de la máquina

Cargadores de batería para niveles de carga y estado de carga

Indicadores digitales generales

Herramientas de medición portátiles, incluyendo termómetros y calibradores digitales

Dispositivos domésticos inteligentes para interruptores, atenuadores e indicadores de estado

• Valores máximos absolutos (Ta=25ºC)

  Parámetro	Símbolo	Valores nominales	Unidad
  Corriente directa (por diodo)	Ipm	20	mA
  Voltaje inverso (por diodo)	Vr	5	V
  Disipación de potencia (por diodo)	Pm	80	mW
  Rango de temperatura de funcionamiento	Topr	-40~+85	ºC
  Rango de temperatura de almacenamiento	Tstg	-40~+85	ºC
  Temperatura de soldadura (≤3 segundos)	Th	260	ºC



  Código: Amarillo Verde- J

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1.8		2.4	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	30		40	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	569		574	nm




  Código: Ámbar/Amarillo -Y

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1.8		2.5	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	585		595	nm




  Código: Naranja -F

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1.8		2.4	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	600		605	nm




  Código: Rojo súper brillante -R

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1.8		2.2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	50		60	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	630		635	nm




  Código: Rojo ultra brillante -UR

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1.8		2.2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	80		100	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	625		635	nm




  Código: Verde puro -G

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	2.6		3.2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		180	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	515		525	nm


  Código: Azul ultra brillante -BH

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	2.8		3.2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	460		465	nm

•


• Código: Blanco ultra brillante -WH

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	2.8		3.2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Temperatura de color del LED	K	If=10mA	5500	20	6800	K
  Coordenadas de cromaticidad	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

•


    SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARCA: LIGHT-BO) Fundada en 2006, una empresa que integra I+D, fabricación y venta de pantallas LED optoelectrónicas. Empresa certificada con los Sistemas de Gestión de Calidad ISO 9001 2015.  Con más de 15 años de experiencia OEM y ODM.
    LIGHTBO se ha comprometido a proporcionar soluciones personalizadas de alta calidad y bajo costo para ayudar a los clientes a reducir costos y mejorar la competitividad.


Pantalla LED de 7 segmentos, Pantalla LED personalizada, Pantalla LED numérica, Pantalla LED de matriz de puntos, ampliamente utilizada para electrodomésticos, indicadores de temperatura, indicadores de humedad, controlador de refrigerador, indicador de termostatos, control de calefacción y refrigeración, etc.


Preguntas frecuentes (Preguntas frecuentes)
P1 ¿Es usted una empresa comercial o un fabricante?
R: Somos el fabricante original con más de 20 años de experiencia en pantallas LED optoelectrónicas.
P2 ¿Cuáles son sus principales productos ?
R: Nuestros principales productos incluyen pantalla LED de 7 segmentos, pantalla LED SMD, pantalla LED de matriz de puntos, pantalla LED de flecha, pantalla LED de diseño personalizado, barra de luz LED, LED de orificio pasante, LED SMD, retroiluminación LED, etc.
P3 ¿Cuál es su MOQ?
R: Nuestro MOQ es de 1000 piezas. También podemos aceptar pedidos de muestra y pedidos pequeños con una cantidad inferior a nuestro MOQ.
P4 Antes de realizar el pedido, ¿puedo obtener algunas muestras para la prueba?
R: Sí. Podemos proporcionar de 5 a 10 muestras gratuitas para su prueba, pero el costo del flete correrá a cargo del cliente.
P5 ¿Cuánto dura su tiempo de entrega?
R: Tiempo de entrega: Aproximadamente 10-20 días; Según la cantidad del pedido y las materias primas. Si tiene un pedido urgente y tenemos materias primas en stock,
podemos ajustar nuestro plan de producción para que esté listo en 7-10 días.
P6 ¿Cuáles son sus condiciones de pago?
R: Aceptamos transferencia bancaria, T/T, Western Union y Paypal con una pequeña cantidad. Los detalles de los métodos de pago se pueden negociar.
P7 ¿Puede cotizarme precios FOB?
R: Sí. Podemos cotizarle precios basados en los incoterms EXW, FOB, CIF, DDP.
P8 ¿Cómo puedo obtener su catálogo y lista de precios?
R: Sí. Por favor, háganos saber su dirección de correo electrónico o contáctenos directamente desde el sitio web para obtener nuestro catálogo y lista de precios.
P9 ¿Puedo negociar los precios?
R: Sí, podemos considerar descuentos para pedidos al por mayor.
P10  ¿Cuánto costarán los gastos de envío?
R: Depende del tamaño de su envío y del método de envío.
Le ofreceremos el cargo que solicitó.
P11 ¿Puede hacer productos de diseño personalizado ?
R: Sí, el servicio OEM y ODM está disponible. Podemos personalizar los tamaños, el color del LED y los iconos funcionales de acuerdo con sus requisitos.
P12 Si envío mi diseño, ¿puede hacerlo solo para mí y no mostrarlo a nadie más ?
R: Sí, no lo mostraremos ni lo venderemos a otros sin su autorización.
P13 ¿Cuál será el plazo de entrega de las muestras para productos personalizados ?
R: El plazo de entrega de las muestras será de unos 20-25 días hábiles después de recibir el costo del molde y la aprobación del dibujo del molde de los clientes.
P14 ¿Cuáles son los métodos de envío?
 R: Por lo general, enviamos los productos por DHL, FEDEX, UPS, EMS, POR AIRE, POR MAR, etc., también puede elegir la otra forma que sea mejor para usted.
P15 ¿Cómo garantiza la calidad de sus productos?
R: Somos fabricantes certificados ISO 9001 QMS con más de 20 años de experiencia. Realizamos dos pruebas al 100% de todos nuestros productos antes del envío.
