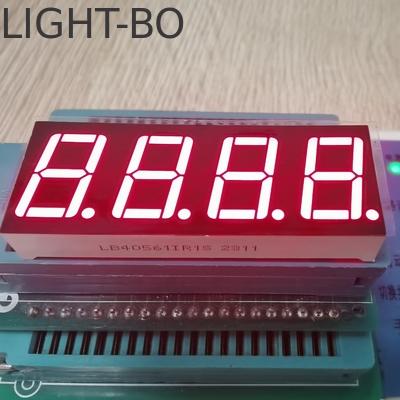

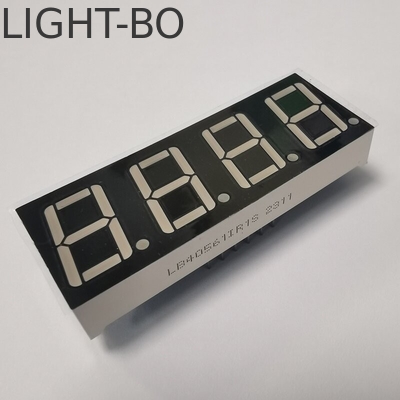

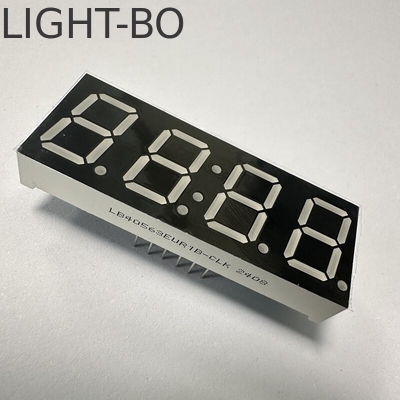

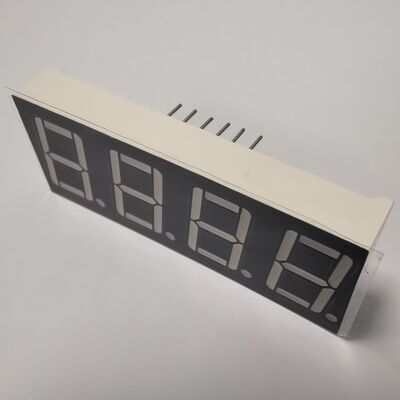

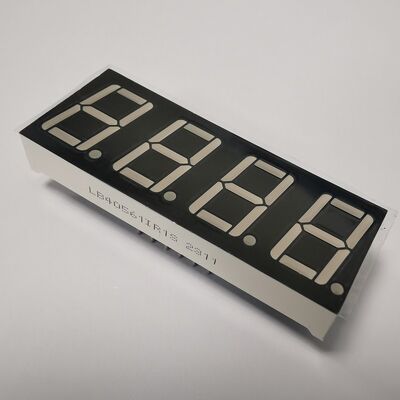

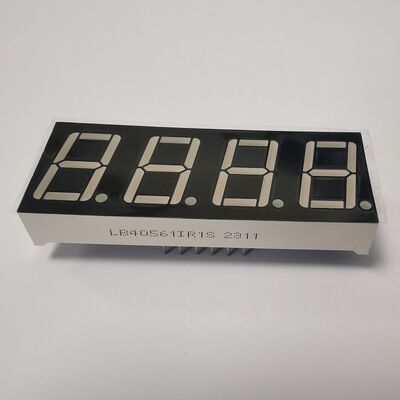

4 dígitos 14.2 mm de alto brillo rojo 7 segmentos de pantalla LED Anodo común para el control de la temperatura

Pantalla LED de 7 segmentos de ánodo común de alto brillo rojo de 4 dígitos y 14,2 mm para control de temperatura

Descripción del producto:

Especificaciones:
• Pantalla: 4 dígitos, pantalla LED de 7 segmentos de 0,56 pulgadas
• Altura del carácter: 14,2 mm (0,56 pulgadas)
• Dimensiones exteriores: 50,3 x 19,0 x 8 mm
• Segmentos blancos, superficie negra
• Con ánodo común
• Color de emisión: Rojo de alto brillo
• Intensidad luminosa:  50-65mcd
• Voltaje directo: 1,8-2,2 V/led
• Corriente directa: 5-10 mA/led
• Colores de emisión personalizados: rojo, azul, amarillo verdoso, verde puro, ámbar, naranja y blanco puro

Alta intensidad luminosa, bajo consumo de energía

Rendimiento estable

Larga vida útil

Uniformidad continua

Fácil montaje

Compatible con IC

Cumple con la directiva RoHS

Aplicación:

Ampliamente utilizado para indicadores de posición de ascensores, indicadores de piso de ascensores y pantallas, letreros móviles, tableros de mensajes, electrodomésticos, etc.

Parámetros del producto:

Máximas calificaciones absolutas (Ta=25°C)

​

Parámetro	Símbolo	Calificaciones	Unidad
Corriente directa (por dado)	Ipm	20	mA
Voltaje inverso (por dado)	Vr	5	V
Disipación de potencia (por dado)	Pm	80	mW
Rango de temperatura de operación	Topr	-40~+85	ºC
Rango de temperatura de almacenamiento	Tstg	-40~+85	ºC
Temperatura de soldadura (≤3 segundos)	Th	260	ºC

​Código: Verde Amarillo - J

​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.4	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	30		40	mcd
Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	569		574	nm

​Código: Ámbar/Amarillo - Y

​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.5	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	60		80	mcd
Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	585		595	nm

​Código: Naranja - F

​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.4	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	60		80	mcd
Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	600		605	nm

​Código: Rojo Súper Brillante - R

​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	50		60	mcd
Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	630		635	nm

​Código: Rojo Ultra Brillante - UR

​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	80		100	mcd
Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	625		635	nm

​Código: Verde Puro - G

​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	2.6		3.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	120		180	mcd
Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	515		525	nm

​Código: Azul Ultra Brillante - BH

​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	2.8		3.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	120		140	mcd
Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	460		465	nm

​Código: Blanco Ultra Brillante - WH

​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	2.8		3.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	120		140	mcd
Temperatura de color del LED	K	If=10mA	5500	20	6800	K
Coordenadas de cromaticidad	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

​SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARCA: LIGHT-BO) establecida en 2006, una empresa que integra I+D, fabricación y ventas de pantallas LED optoelectrónicas. Empresa certificada ISO 9001 2015 Sistemas de Gestión de Calidad. Con más de 15 años de experiencia OEM y ODM.
LIGHTBO se ha comprometido a proporcionar soluciones personalizadas de alta calidad y bajo costo para ayudar a los clientes a reducir costos y mejorar la competitividad.

Aplicaciones de productos:

Pantalla LED de 7 segmentos, Pantalla LED personalizada, Pantalla LED numérica, Pantalla LED de matriz de puntos, ampliamente utilizada para electrodomésticos, indicadores de temperatura, indicadores de humedad, controlador de refrigerador, indicador de termostato, control de calefacción y refrigeración, etc.
