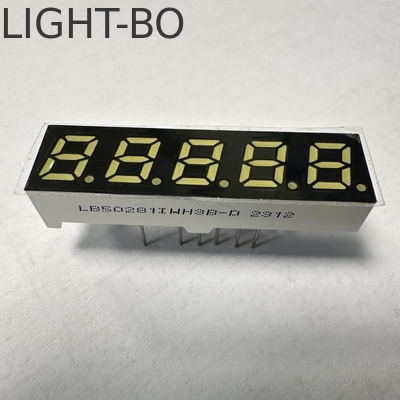

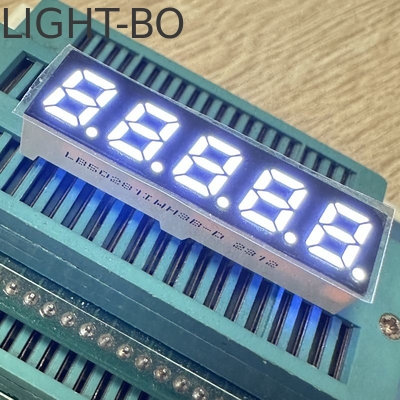

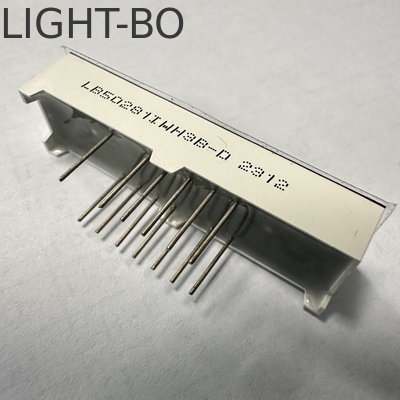

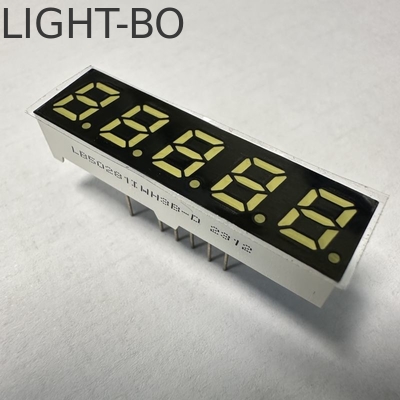

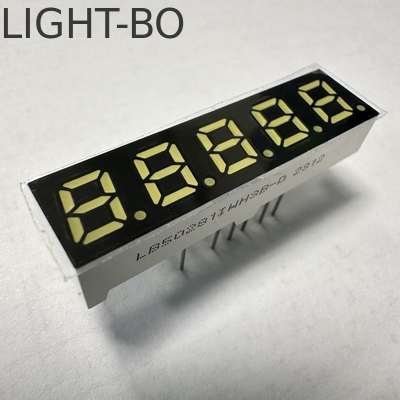

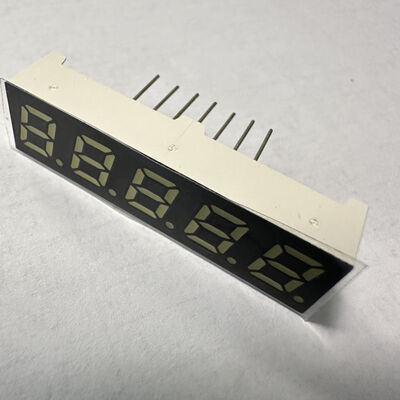

5 dígitos 7 mm 7 segmentos de pantalla LED Anodo común Ultra Brillante Blanco para el convertidor de frecuencia

Pantalla LED de 7 segmentos de 7 mm y 5 dígitos, ánodo común, blanco ultrabrillante para convertidor de frecuencia

• Especificaciones:

• Pantalla:Pantalla LED de 7 segmentos de 5 dígitos, 0,28 pulgadas

• Altura del carácter:7 mm (0,28 pulgadas)

• Dimensiones exteriores:38,6*10,2*8 mm

• segmentos blancos superficie negra

• Conánodo común

• Color de emisión:Blanco ultrabrillante

• Intensidad luminosa: 120-160 mcd

• Tensión directa: 2,8-3,2 V/led

• Corriente directa: 5-10 mA/led

• Colores: rojo, azul, amarillo verdoso, verde puro, ámbar, naranja y blanco puro

• Valores máximos absolutos (Ta=25ºC)

  Parámetro	Símbolo	Valores nominales	Unidad
  Corriente directa (por diodo)	Ipm	20	mA
  Tensión inversa (por diodo)	Vr	5	V
  Disipación de potencia (por diodo)	Pm	80	mW
  Rango de temperatura de funcionamiento	Topr	-40~+85	ºC
  Rango de temperatura de almacenamiento	Tstg	-40~+85	ºC
  Temperatura de soldadura (≤3 segundos)	Th	260	ºC



  Código: Amarillo verdoso - J

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	1,8		2,4	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	30		40	mcd
  Ancho espectral de valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	569		574	nm



  Código: Ámbar/Amarillo -Y

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	1,8		2,5	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Ancho espectral de valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	585		595	nm



  Código: Naranja -F

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	1,8		2,4	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Ancho espectral de valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	600		605	nm



  Código: Rojo superbrillante -R

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	1,8		2,2	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	50		60	mcd
  Ancho espectral de valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	630		635	nm



  Código: Rojo ultrabrillante -UR

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	1,8		2,2	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	80		100	mcd
  Ancho espectral de valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	625		635	nm



  Código: Verde puro -G

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	2,6		3,2	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		180	mcd
  Ancho espectral de valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	515		525	nm



  Código: Azul ultrabrillante -BH

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	2,8		3,2	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Ancho espectral de valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	460		465	nm



  Código: Blanco ultrabrillante -WH

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	2,8		3,2	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Temperatura de color del LED	K	If=10mA	5500	20	6800	K
  Coordenadas de cromaticidad	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

• Alta intensidad luminosa y fiabilidad

• Bajo consumo de energía

• Corriente extremadamente baja

• Rendimiento estable

• Larga vida útil

• Fácil de montar

• Compatible con CI

• Cumple con RoHS

•

• Aplicaciones:

• Ampliamente utilizado para paneles de instrumentos, electrodomésticos, indicadores digitales, pantallas de reloj LED y decodificadores, etc.
