Display de LED de 7 segmentos de color rojo ultra brillante de cátodo común 18 pin 2 dígitos 0,56 pulgadas

Pantalla LED de 7 segmentos de 2 dígitos de 0,56 pulgadas, rojo ultrabrillante, cátodo común (18 pines, personalizable) para controladores de temperatura y electrodomésticos

Descripción general del producto
Presentamos la pantalla LED de 7 segmentos de 2 dígitos de 0,56 pulgadas, rojo ultrabrillante y cátodo común: una solución numérica personalizable de alto rendimiento diseñada para controladores de temperatura, indicadores digitales y paneles de electrodomésticos. Diseñada para equilibrar la legibilidad, la eficiencia energética y la fácil integración, esta pantalla de 2 dígitos destaca al mostrar métricas clave que requieren lecturas concisas y claras: temperatura (por ejemplo, “24°C” para aires acondicionados, “-18°C” para congeladores), valores de temporizador (por ejemplo, “15min” para microondas) o estado del dispositivo (por ejemplo, “08” para la velocidad del ventilador).
Su altura de dígito de 0,56 pulgadas garantiza la visibilidad desde 1 a 3 metros (distancias típicas de cocina/sala de estar), mientras que la configuración de 18 pines proporciona una conexión estable y directa a la PCB, fundamental para un funcionamiento fiable en dispositivos sensibles a la temperatura. Los segmentos blancos sobre una superficie negra aumentan el contraste con la luz roja ultrabrillante (620-625 nm), cortando el deslumbramiento ambiental (por ejemplo, luces de cocina, luz solar) y garantizando la legibilidad incluso en entornos brillantes. Con polaridad de cátodo común, bajo consumo de energía (5-10 mA/LED) y cumplimiento de RoHS, combina durabilidad, funcionalidad y respeto al medio ambiente, ideal para uso las 24 horas del día, los 7 días de la semana, en entornos domésticos e industriales.

Valores máximos absolutos (Ta=25ºC)​

Código: Rojo ultrabrillante -UR

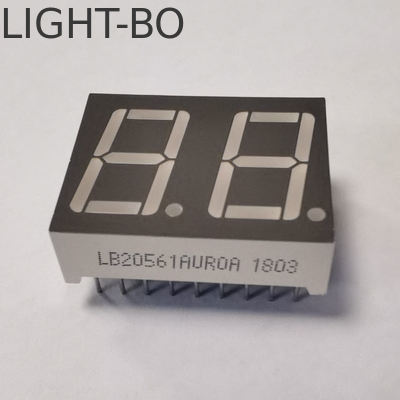

Imagen principal

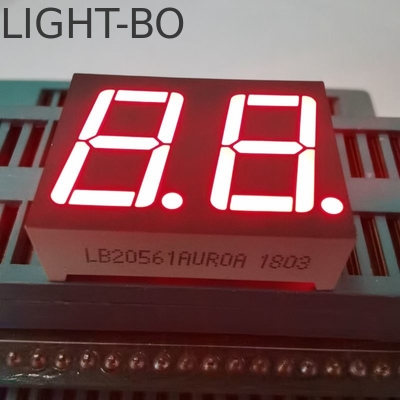

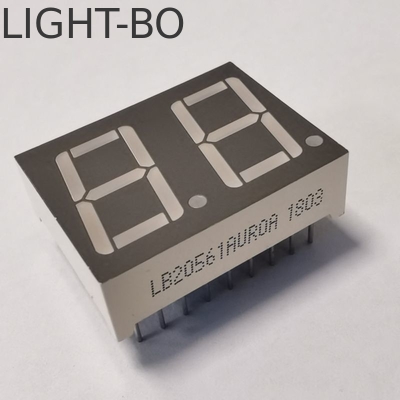

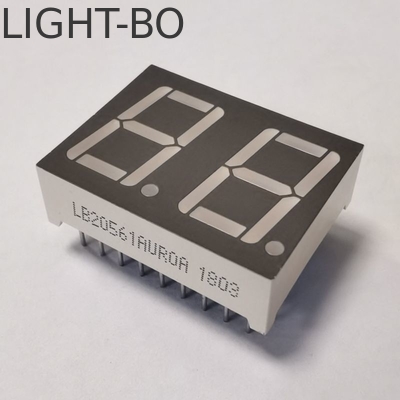

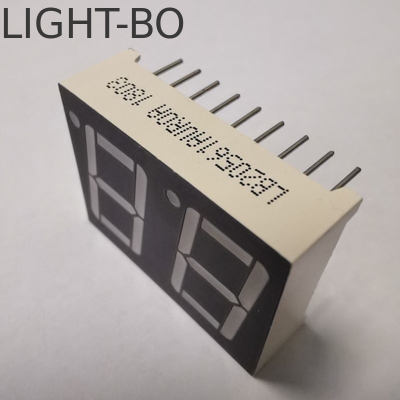

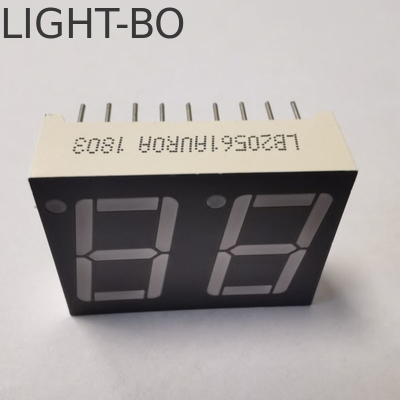

Imagen de detalle

Características principales (optimizadas para controladores de temperatura y electrodomésticos)
1. Visibilidad superior para métricas críticas
Iluminación roja ultrabrillante (80-100 mcd): La luz roja (longitud de onda de 620-625 nm) ofrece lecturas nítidas y llamativas, perfectas para los controladores de temperatura, donde el reconocimiento rápido de los valores (por ejemplo, “30°C” = sobrecalentamiento) evita errores. También minimiza la fatiga visual durante la visualización prolongada (por ejemplo, el control de la temperatura de un horno).
Segmentos blancos sobre superficie negra: El alto contraste elimina el “desvanecimiento” de la luz ambiental y garantiza que cada segmento (por ejemplo, la barra central de “5,”, la barra superior de “9”) esté iluminado uniformemente, evitando la lectura errónea de dígitos (por ejemplo, confundir “6” con “0”) que podría interrumpir el control de la temperatura o el funcionamiento del electrodoméstico.
Altura de dígito de 0,56 pulgadas: Equilibra la legibilidad y la eficiencia del espacio: lo suficientemente grande como para distinguir pequeños incrementos de temperatura (por ejemplo, “22°C” frente a “23°C”) pero lo suficientemente compacto como para caber en paneles de electrodomésticos delgados (por ejemplo, minicontroladores de temperatura para refrigeradores).
2. Rendimiento fiable y gestión del calor
Disipación rápida del calor: Diseñada con materiales resistentes al calor y un diseño de baja potencia, la pantalla evita el sobrecalentamiento incluso durante el funcionamiento continuo (por ejemplo, un controlador de temperatura que funciona las 24 horas del día, los 7 días de la semana, para un invernadero). Esto evita la degradación del brillo y prolonga la vida útil.
Funcionamiento estable en entornos variables: Resiste las fluctuaciones de temperatura (0°C–50°C, típico para hogares/espacios industriales) y las vibraciones menores (por ejemplo, ciclos del compresor del refrigerador, movimiento del ventilador del horno), mantiene un brillo constante y la uniformidad de los segmentos, sin parpadeos durante las actualizaciones de valores.
Larga vida útil (más de 50.000 horas): Los chips LED de alta calidad coinciden con la vida útil de 8 a 10 años de la mayoría de los electrodomésticos y controladores de temperatura, lo que reduce los costos de mantenimiento y la necesidad de reemplazos frecuentes.
3. Fácil integración y personalización
Configuración de 18 pines: Proporciona un montaje directo y seguro en la PCB, garantiza una conexión eléctrica estable y evita pines sueltos (un problema común en electrodomésticos propensos a vibraciones como las lavadoras). La disposición de los pines es compatible con los procesos de soldadura estándar para la producción automatizada.
Polaridad de cátodo común: Funciona con circuitos integrados de controlador estándar (por ejemplo, TM1637, HT1621, MAX7219) ampliamente utilizados en controladores de temperatura y electrodomésticos, simplifica el diseño del circuito para los fabricantes y elimina la necesidad de cableado personalizado.
Diseño personalizable: Admite modificaciones personalizadas para adaptarse a las necesidades únicas de los electrodomésticos, incluyendo:
Espaciado de dígitos ajustado (para paneles de control compactos frente a amplios).
Puntos decimales añadidos (para lecturas precisas de temperatura como “25,5°C”).
Brillo de segmento modificado (para entornos con poca luz como dormitorios).
4. Eficiencia energética y cumplimiento
Corriente extremadamente baja (5-10 mA/LED): Minimiza el consumo de energía, lo que lo hace ideal para dispositivos que funcionan con baterías (por ejemplo, sensores de temperatura portátiles) o electrodomésticos de bajo consumo (por ejemplo, aires acondicionados con certificación ENERGY STAR), prolonga la duración de la batería en un 30 % y reduce los costos de electricidad a largo plazo.
Baja tensión directa (1,8-2,2 V/LED): Compatible con fuentes de alimentación de baja tensión estándar (por ejemplo, USB de 5 V, adaptadores de CC de 12 V) utilizados en controladores de temperatura y electrodomésticos, no se necesitan convertidores de tensión voluminosos.
Cumple con RoHS: Libre de sustancias nocivas (plomo, mercurio), cumpliendo con las normas internacionales de seguridad para la electrónica de consumo e industrial, seguro para su uso en espacios familiares (por ejemplo, electrodomésticos de cocina) y mercados globales.

Especificaciones técnicas

Aplicaciones
Esta pantalla está diseñada para el control de temperatura y electrodomésticos domésticos/industriales, incluyendo:
Controladores de temperatura: Termostatos de habitación (por ejemplo, “22°C”), termómetros de nevera/congelador (por ejemplo, “5°C”/“-18°C”), paneles de temperatura del horno (por ejemplo, “200°C”).
Electrodomésticos: Temporizadores de microondas (por ejemplo, “02:00”), indicadores de ciclo de lavadora (por ejemplo, “05” para la velocidad de centrifugado), pantallas de velocidad del ventilador de CA (por ejemplo, “03” para alta velocidad).
Paneles de instrumentos: Manómetros industriales (por ejemplo, “08” para 8 PSI), monitores de tensión (por ejemplo, “12” para 12 V), controladores de humedad (por ejemplo, “50” para 50 % HR).
Indicadores digitales: Balanzas portátiles (por ejemplo, “50” para 50 g), cargadores de batería (por ejemplo, “90” para 90 % de carga), equipos de fitness (por ejemplo, “15” para 15 minutos).

Imagen de la aplicación

¿Por qué elegir esta pantalla para controladores de temperatura y electrodomésticos?
Claridad de métricas críticas: La luz roja ultrabrillante garantiza que los valores de temperatura/electrodomésticos sean legibles de un vistazo, lo que evita errores en el control de la temperatura (por ejemplo, sobrecalentamiento de los alimentos en un horno).
Gestión fiable del calor: La disipación rápida del calor evita problemas de rendimiento durante el uso continuo, algo imprescindible para los controladores de temperatura las 24 horas del día, los 7 días de la semana.
Fácil fabricación: El diseño de 18 pines y la polaridad de cátodo común simplifican la integración de PCB, lo que permite la producción de electrodomésticos de gran volumen.
Personalizable para necesidades únicas: El espaciado de dígitos, los puntos decimales o el brillo adaptados garantizan la compatibilidad con diseños de electrodomésticos no estándar.
Listo para el mercado global: El cumplimiento de RoHS y las opciones multicolores simplifican la exportación a los mercados internacionales, lo que se alinea con diversas normas de seguridad.

Información sobre pedidos y logística
Cantidad mínima de pedido (MOQ): 300 piezas para modelos rojos ultrabrillantes estándar; 500 piezas para configuraciones personalizadas.
Embalaje: EPE antiestático + cartón (cada pantalla está envuelta individualmente para proteger los pines y segmentos durante el envío).
Plazo de entrega: 5 a 7 días para modelos estándar; 10 a 12 días para diseños personalizados (a partir de la aprobación de la especificación).
Transporte: Express (FedEx/DHL para prototipos urgentes), Aéreo (envíos de volumen medio), Marítimo (pedidos de producción a granel para fabricantes de electrodomésticos).
