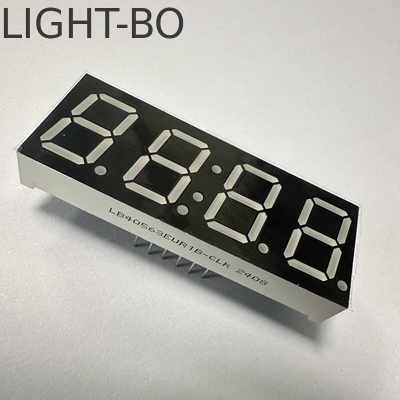

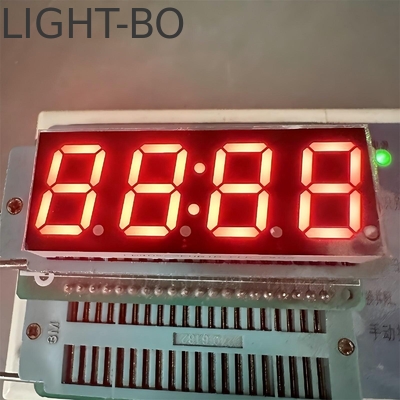

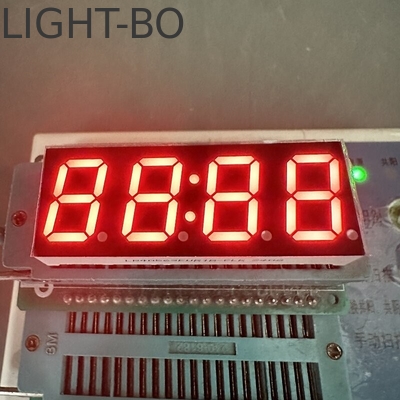

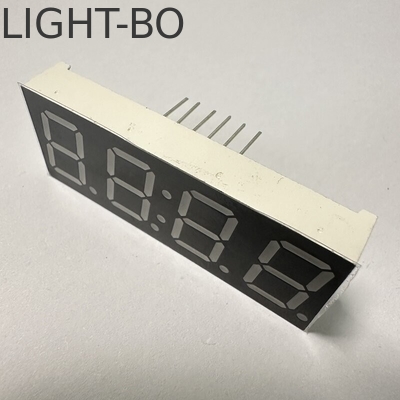

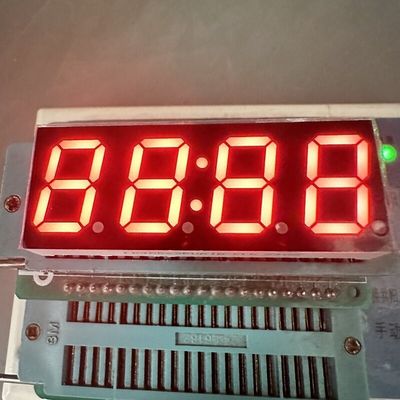

Pantalla LED de 14,2 mm de 4 dígitos y 7 segmentos para electrodomésticos

​Pantalla LED de 7 segmentos de 4 dígitos de 14,2 mm de color blanco ultrabrillante con ánodo común para electrodomésticos

Descripción del producto

Especificaciones:

Pantalla: pantalla LED de reloj de 7 segmentos de 4 dígitos y 0,56 pulgadas

Altura del carácter: 14,2 mm (0,56 pulgadas)

Dimensiones exteriores: 50,3 x 19,0 x 12 mm

Con ánodo común

Color de emisión: blanco ultrabrillante

Intensidad luminosa:  120-140mcd

Voltaje directo: 2,8-3,2 V/led

Corriente directa: 5-10 mA/led

Colores de emisión personalizados: rojo, azul, amarillo verdoso, verde puro, ámbar, naranja y blanco puro

Alta intensidad luminosa y fiabilidad

Bajo consumo de energía

Corriente extremadamente baja

Rendimiento estable

Larga vida útil

Fácil de montar

Compatible con IC

Cumple con RoHS

Aplicaciones:

Ampliamente utilizado para paneles de instrumentos, electrodomésticos, indicadores digitales, pantallas de reloj LED y decodificadores, etc.

• Parámetros del producto

• Máximas calificaciones absolutas (Ta=25ºC)

  Parámetro	Símbolo	Calificaciones	Unidad
  Corriente directa (por chip)	Ipm	20	mA
  Voltaje inverso (por chip)	Vr	5	V
  Disipación de potencia (por chip)	Pm	80	mW
  Rango de temperatura de funcionamiento	Topr	-40~+85	ºC
  Rango de temperatura de almacenamiento	Tstg	-40~+85	ºC
  Temperatura de soldadura (≤3 segundos)	Th	260	ºC



  Código: Amarillo verdoso - J

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,4	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	30		40	mcd
  Ancho del espectro de valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	569		574	nm




  Código: Ámbar/Amarillo -Y

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,5	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Ancho del espectro de valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	585		595	nm




  Código: Naranja -F

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,4	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Ancho del espectro de valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	600		605	nm




  Código: Rojo Superbrillante -R

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	50		60	mcd
  Ancho del espectro de valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	630		635	nm




  Código: Rojo Ultrabrillante -UR

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	80		100	mcd
  Ancho del espectro de valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	625		635	nm




  Código: Verde Puro -G

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	2,6		3,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		180	mcd
  Ancho del espectro de valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	515		525	nm


  Código: Azul Ultrabrillante -BH

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	2,8		3,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Ancho del espectro de valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	460		465	nm

•


• Código: Blanco Ultrabrillante -WH

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	2,8		3,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Temperatura de color del LED	K	If=10mA	5500	20	6800	K
  Coordenadas de cromaticidad	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARCA: LIGHT-BO) Fundada en 2006, una empresa que integra I+D, fabricación y ventas de pantallas LED optoelectrónicas. Empresa certificada por los Sistemas de Gestión de Calidad ISO 9001 2015. Con más de 15 años de experiencia en OEM y ODM.
LIGHTBO se ha comprometido a proporcionar soluciones personalizadas de alta calidad y bajo costo para ayudar a los clientes a reducir costos y mejorar la competitividad.

Aplicaciones de los productos

Pantalla LED de 7 segmentos, Pantalla LED personalizada, Pantalla LED numérica, Pantalla LED de matriz de puntos, ampliamente utilizada para electrodomésticos, indicadores de temperatura, indicadores de humedad, controlador de refrigerador, indicador de termostato, control de calefacción y refrigeración, etc.
