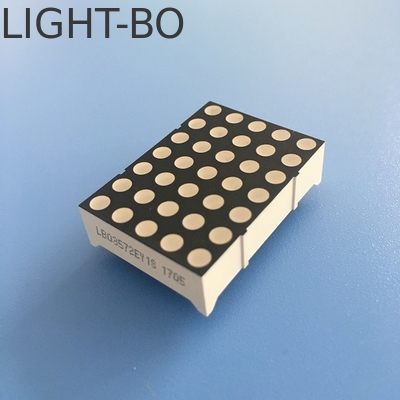

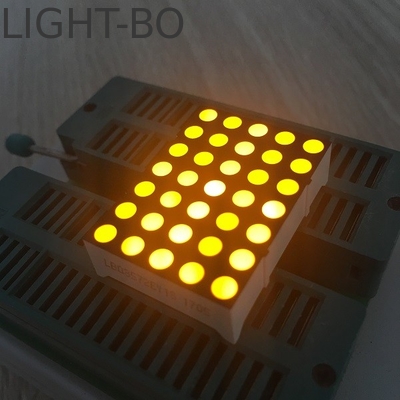

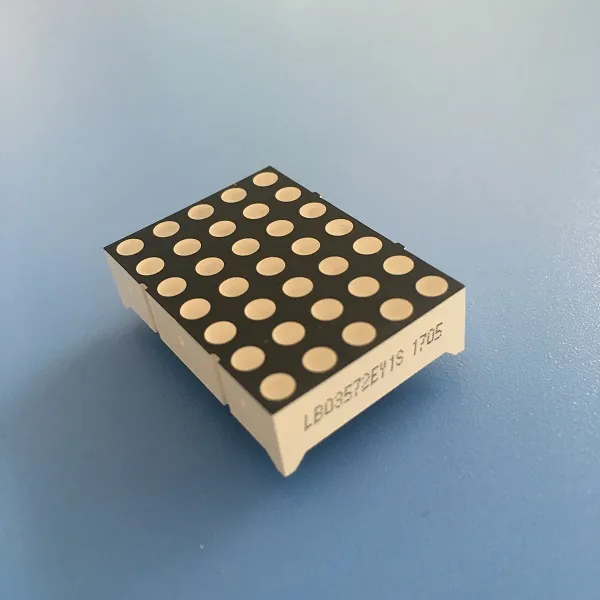

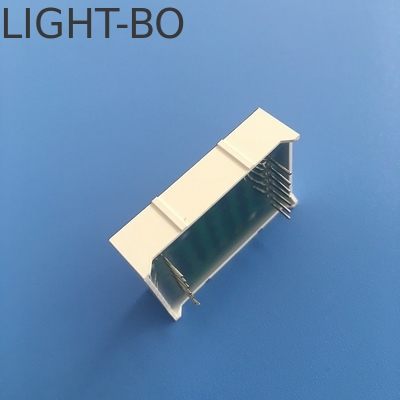

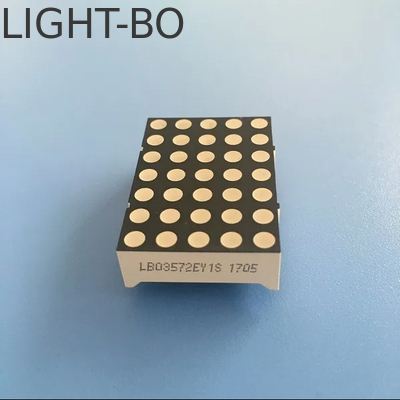

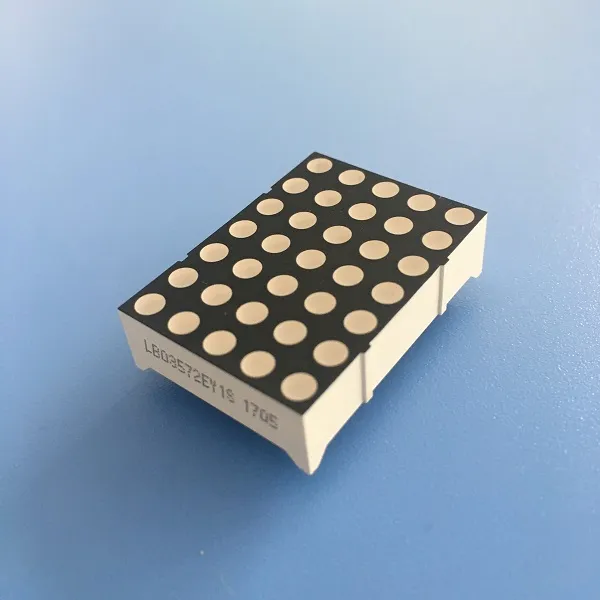

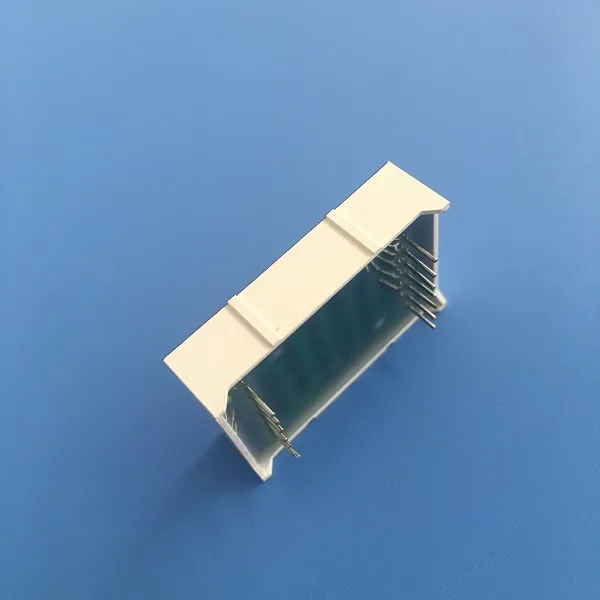

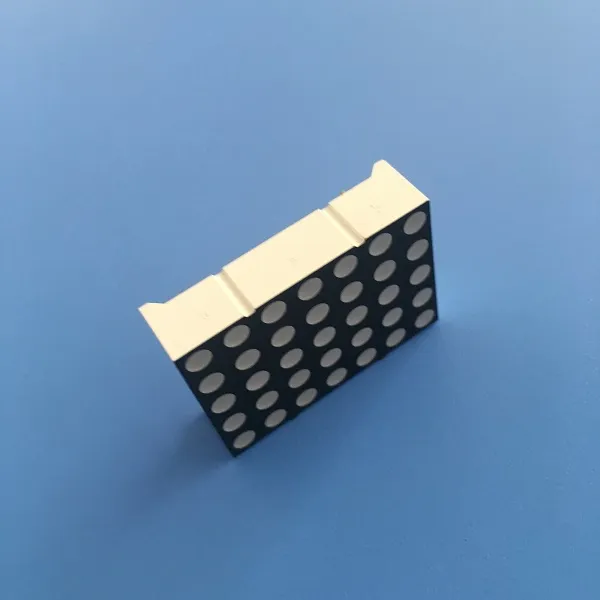

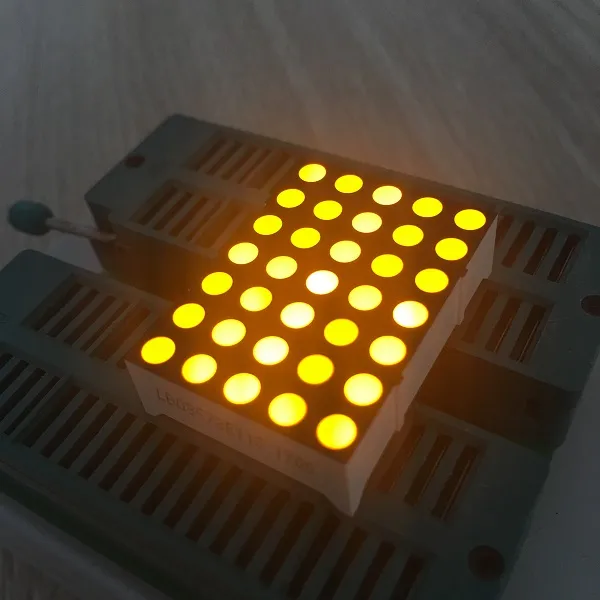

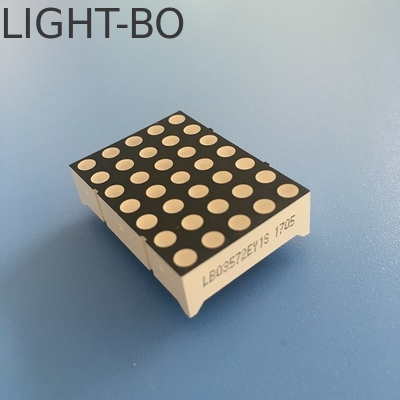

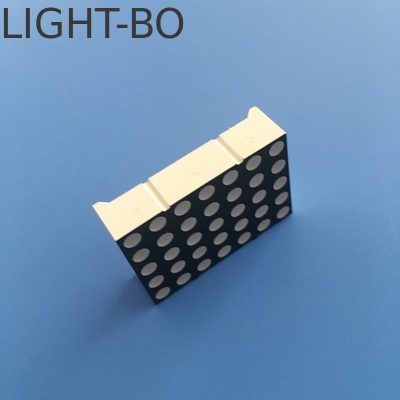

Display LED de matriz DOT de 3 mm de color amarillo súper brillante para señales móviles / tableros de mensajes

Pantalla LED de matriz de puntos de 3 mmAmarillo superbrillantepara letreros móviles/tableros de mensajes

• Dimensiones exteriores:22,75 x 31,8 x 8,5 mm

• Diámetro del punto: 3,0 mm

• Puntos blancos, superficie negra

• Ánodo de fila, Cátodo de columna

• Color de emisión: Súperamarillo brillante

• Longitud de onda: 585-595 nm

• Intensidad luminosa: 70-80 mcd

• Voltaje directo: 1,8-2,5 V/punto

• Corriente directa: 5-10 mA

• Alta intensidad luminosa

• Con alta eficiencia y bajo consumo de energía

• Corriente extremadamente baja

• Gran ángulo de visión vertical y horizontal

• Rendimiento estable

• Buena consistencia

• Larga vida útil

• Fácil montaje

• Compatible con IC

• Cumple con RoHS

• Colores de emisión: disponibles en rojo, azul, verde, ámbar, naranja, verde puro y blanco puro

• Máximas clasificaciones absolutas (Ta=25°C)

  Parámetro	Símbolo	Clasificaciones	Unidad
  Corriente directa (por dado)	Ipm	20	mA
  Voltaje inverso (por dado)	Vr	5	V
  Disipación de potencia (por dado)	Pm	80	mW
  Rango de temperatura de funcionamiento	Topr	-40~+85	°C
  Rango de temperatura de almacenamiento	Tstg	-40~+85	°C
  Temperatura de soldadura (≤3 segundos)	Th	260	°C

  Código: Verde Amarillo - J

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,4	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	30		40	mcd
  Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	569		574	nm



  Código: Ámbar/Amarillo - Y

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,5	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	585		595	nm



  Código: Naranja - F

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,4	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	600		605	nm



  Código: Rojo Superbrillante - R

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	50		60	mcd
  Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	630		635	nm



  Código: Rojo Ultrabrillante - UR

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	80		100	mcd
  Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	625		635	nm



  Código: Verde Puro - G

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	2,6		3,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		180	mcd
  Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	515		525	nm


  Código: Azul Ultrabrillante - BH

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	2,8		3,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	460		465	nm

•
•

• APLICACIÓN:

• Adecuado para indicadores de piso de ascensores, indicadores de posición, pantallas digitales y pantallas, letreros móviles, tableros de mensajes, etc.

•

• Equipos Industriales

  Hornos industriales, equipos de prueba de fiabilidad, instrumentos analíticos, equipos de control de procesos, instrumentos de prueba y medición, controladores de temperatura, controladores lógicos programables, sistemas de seguridad
