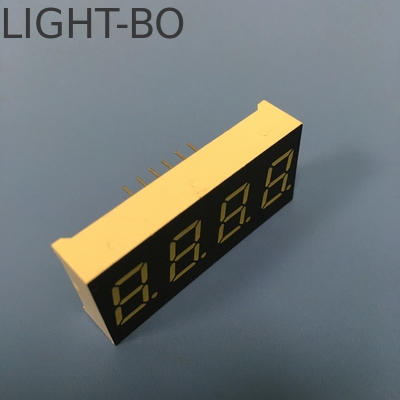

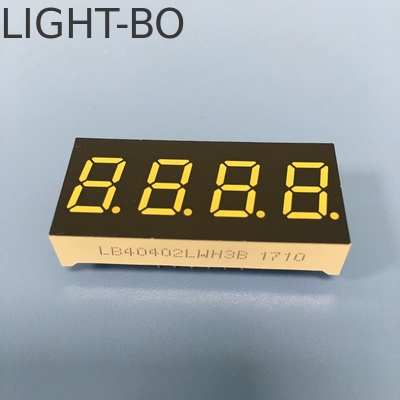

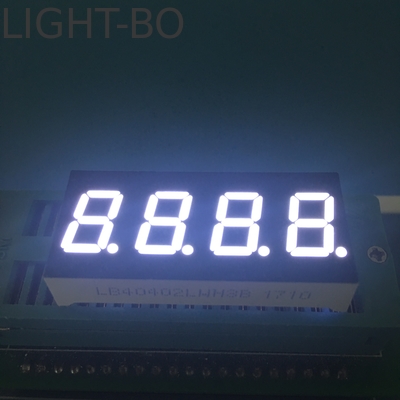

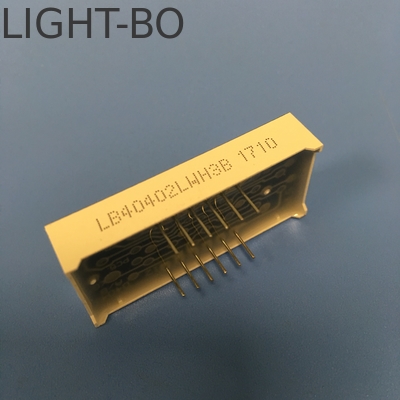

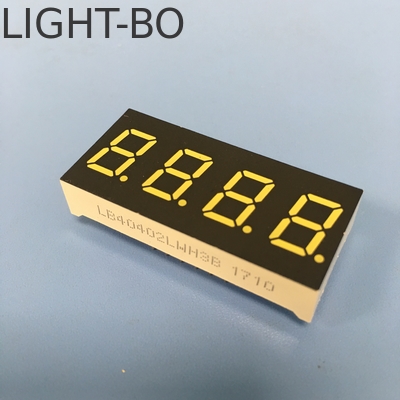

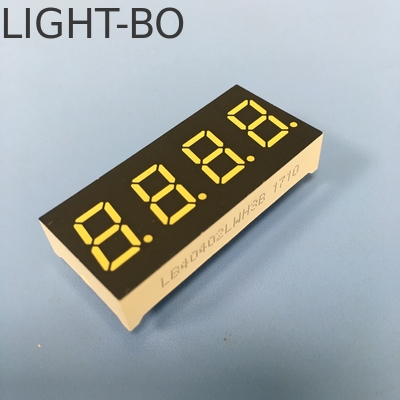

Display LED de segmento de cátodo común de 4 dígitos 0,4 pulgadas para panel de instrumentos

Display LED de segmento de cátodo común de 4 dígitos 0,4 pulgadas para panel de instrumentos

• 0Display LED de 7 segmentos de 4 pulgadas y 4 dígitos

•

• Altura del personaje: 0.4 pulgadas (10.16 mm)

•

• Dimensiones exteriores: 39,5*18 x 7 mm

•

• Polaridad:Cátodo común

•

• Hecho con segmentos amarillos y superficie negra.

• Color LED: blanco muy brillante

• Temperatura del color: 6000-6800K

• IV: 80 a 100 mcd

• VF: ¿ Qué quieres decir?2.8-3.2V

• Corriente hacia adelante: 5-10mA/LED

• Color emisor: Disponible en rojo,azul,verde, ámbar, naranja, blanco

• Calificaciones máximas absolutas ((Ta=25oC)

  Parámetro	El símbolo	Las calificaciones	Unidad
  Corriente hacia adelante (por dado)	Ppm	20	- ¿Qué es?
  Voltado inverso (por dado)	- ¿ Qué?	5	V.
  Disposición de energía (por dado)	Pm	80	MW
  Rango de temperatura de funcionamiento	- ¿Qué es?	-40 ~ +85	oC
  Rango de temperatura de almacenamiento	Tstg	-40 ~ +85	oC
  Temperatura de soldadura ((≤ 3 segundos)	El	260	oC



  Código: Amarillo Verde-J

  Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.4	V.
  Voltagem inversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	30		40	MCD
  Espectro con la mitad del valor	△λ	Si = 10 mA		20		nm
  longitud de onda	Dλ	Si = 10 mA	569		574	nm



  Código:Ámbar/amarillo -Y

  Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.5	V.
  Voltagem inversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	60		80	MCD
  Espectro con la mitad del valor	△λ	Si = 10 mA		20		nm
  longitud de onda	Dλ	Si = 10 mA	585		595	nm



  Código:Naranja -F

  Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.4	V.
  Voltagem inversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	60		80	MCD
  Espectro con la mitad del valor	△λ	Si = 10 mA		20		nm
  longitud de onda	Dλ	Si = 10 mA	600		605	nm



  Código: Super Rojo Brillante -R

  Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.2	V.
  Voltagem inversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	50		60	MCD
  Espectro con la mitad del valor	△λ	Si = 10 mA		20		nm
  longitud de onda	Dλ	Si = 10 mA	630		635	nm



  Código:Rrojo Ultra Brillante -UR

  Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	1.8		2.2	V.
  Voltagem inversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	80		100	MCD
  Espectro con la mitad del valor	△λ	Si = 10 mA		20		nm
  longitud de onda	Dλ	Si = 10 mA	625		635	nm



  Código: Verde puro -G

  Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	2.6		3.2	V.
  Voltagem inversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	120		180	MCD
  Espectro con la mitad del valor	△λ	Si = 10 mA		20		nm
  longitud de onda	Dλ	Si = 10 mA	515		525	nm



  Código: Ultra Azul Brillante -BH

  Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	2.8		3.2	V.
  Voltagem inversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	120		140	MCD
  Espectro con la mitad del valor	△λ	Si = 10 mA		20		nm
  longitud de onda	Dλ	Si = 10 mA	460		465	nm



  Código:Blanco Ultra Brillante -WH

  Parámetro	El símbolo	Condición	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
  Voltagem hacia adelante	Vf	Si = 10 mA	2.8		3.2	V.
  Voltagem inversa	- ¿ Qué?	Ir=10 uA	5			V.
  Intensidad luminosa	IV	Si = 10 mA	120		140	MCD
  Temperatura del color del LED	- ¿ Qué?	Si = 10 mA	5500	20	6800	- ¿ Qué?
  Coordenadas de cromaticidad	Se trata de:	Si = 10 mA	0.29,0.32		0.30,0.33	nm

•

• Alta intensidad luminosa y fiabilidad

• Alta eficiencia

• Bajo consumo de energía

• Corriente extremadamente baja

• Luminosidad distribuida uniformemente en cada segmento

• Desempeño estable

• Duración de vida

• Fácil de montar

• Compatible con el IC

• Cumplir con el requisito RoHS

•

• Aplicación:

• Ampliamente utilizado en decodificadores, electrodomésticos y paneles de instrumentos, indicadores digitales, controladores de procesos de temperatura y humedad, etc.
