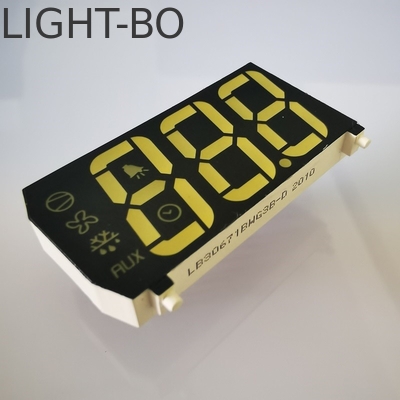

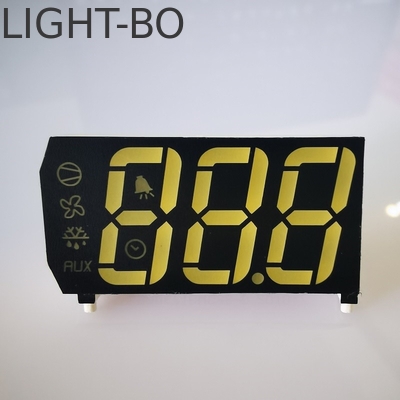

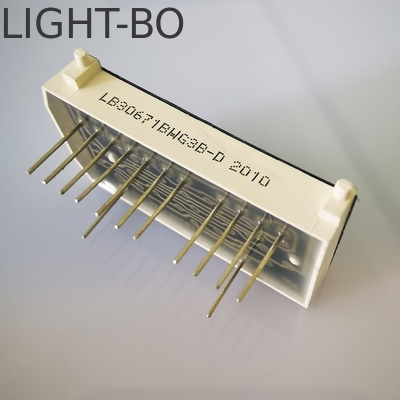

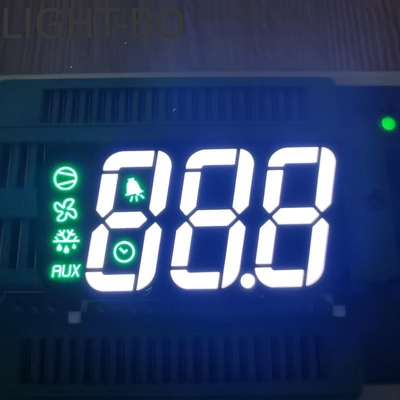

Display LED de tres dígitos de color ultrablanco/verde puro de 7 segmentos con cátodo común para refrigerador

• • Pantalla LED de 7 segmentos de 3 dígitos personalizada

  •


  • Altura del dígito: 17 mm (0,67 pulgadas)

  •


  • 37,9 x 20,45 x 5,75 mm

  •


  • Polaridad: ánodo común

  •


  • Color de emisión: blanco / verde puro


  • Voltaje directo por led: 2,8-3,2 V por led

  • Corriente directa: 5-10 mA/led

  •


  • Segmentos blancos y superficie negra con película difusa amarilla

  • Colores de emisión: disponibles en rojo, azul, verde, blanco, ámbar, amarillo y naranja, multicolor

    Valores máximos absolutos (Ta=25ºC)

    Parámetro	Símbolo	Valores nominales	Unidad
    Corriente directa (por diodo)	Ipm	20	mA
    Voltaje inverso (por diodo)	Vr	5	V
    Disipación de potencia (por diodo)	Pm	80	mW
    Rango de temperatura de funcionamiento	Topr	-40~+85	ºC
    Rango de temperatura de almacenamiento	Tstg	-40~+85	ºC
    Temperatura de soldadura (≤3 segundos)	Th	260	ºC




    Código: Amarillo Verdoso - J

    Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
    Voltaje directo	Vf	If=10mA	1.8		2.4	V
    Voltaje inverso	Vr	Ir=10uA	5			V
    Intensidad luminosa	Iv	If=10mA	30		40	mcd
    Ancho espectral a la mitad del valor	△λ	If=10mA		20		nm
    Longitud de onda	Dλ	If=10mA	569		574	nm




    Código: Ámbar/Amarillo - Y

    Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
    Voltaje directo	Vf	If=10mA	1.8		2.5	V
    Voltaje inverso	Vr	Ir=10uA	5			V
    Intensidad luminosa	Iv	If=10mA	60		80	mcd
    Ancho espectral a la mitad del valor	△λ	If=10mA		20		nm
    Longitud de onda	Dλ	If=10mA	585		595	nm




    Código: Naranja - F

    Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
    Voltaje directo	Vf	If=10mA	1.8		2.4	V
    Voltaje inverso	Vr	Ir=10uA	5			V
    Intensidad luminosa	Iv	If=10mA	60		80	mcd
    Ancho espectral a la mitad del valor	△λ	If=10mA		20		nm
    Longitud de onda	Dλ	If=10mA	600		605	nm




    Código: Rojo Super Brillante - R

    Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
    Voltaje directo	Vf	If=10mA	1.8		2.2	V
    Voltaje inverso	Vr	Ir=10uA	5			V
    Intensidad luminosa	Iv	If=10mA	50		60	mcd
    Ancho espectral a la mitad del valor	△λ	If=10mA		20		nm
    Longitud de onda	Dλ	If=10mA	630		635	nm




    Código: Rojo Ultra Brillante - UR

    Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
    Voltaje directo	Vf	If=10mA	1.8		2.2	V
    Voltaje inverso	Vr	Ir=10uA	5			V
    Intensidad luminosa	Iv	If=10mA	80		100	mcd
    Ancho espectral a la mitad del valor	△λ	If=10mA		20		nm
    Longitud de onda	Dλ	If=10mA	625		635	nm




    Código: Verde Puro - G

    Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
    Voltaje directo	Vf	If=10mA	2.6		3.2	V
    Voltaje inverso	Vr	Ir=10uA	5			V
    Intensidad luminosa	Iv	If=10mA	120		180	mcd
    Ancho espectral a la mitad del valor	△λ	If=10mA		20		nm
    Longitud de onda	Dλ	If=10mA	515		525	nm




    Código: Azul Ultra Brillante - BH

    Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
    Voltaje directo	Vf	If=10mA	2.8		3.2	V
    Voltaje inverso	Vr	Ir=10uA	5			V
    Intensidad luminosa	Iv	If=10mA	120		140	mcd
    Ancho espectral a la mitad del valor	△λ	If=10mA		20		nm
    Longitud de onda	Dλ	If=10mA	460		465	nm




    Código: Blanco Ultra Brillante - WH

    Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
    Voltaje directo	Vf	If=10mA	2.8		3.2	V
    Voltaje inverso	Vr	Ir=10uA	5			V
    Intensidad luminosa	Iv	If=10mA	120		140	mcd
    Temperatura de color del LED	K	If=10mA	5500	20	6800	K
    Coordenadas de cromaticidad	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm




  • Alta intensidad luminosa y fiabilidad

  • Bajo consumo de energía

  • Rendimiento estable

  • Larga vida útil

  • Fácil montaje

  • Compatible con CI

  • Certificado: RoHS

  • Aplicaciones:

  • Electrodomésticos, control de aire acondicionado, indicadores de refrigerador, control de refrigerador, control de enfriamiento, control de calefacción, etc.

Aplicaciones de productos

Pantalla LED de 7 segmentos, Pantalla LED personalizada, Pantalla LED numérica, Pantalla LED de matriz de puntos,ampliamente utilizada para electrodomésticos, indicadores de temperatura, indicadores de humedad, controlador de refrigerador, indicador de termostatos, control de calefacción y refrigeración, etc.

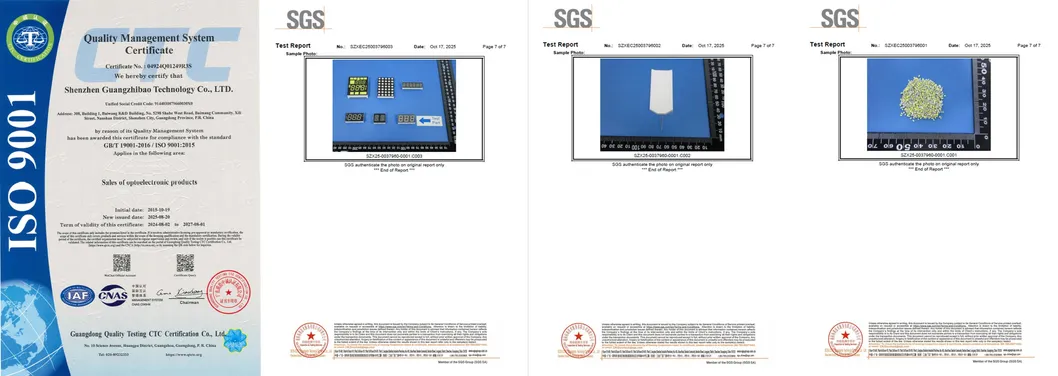

Certificaciones

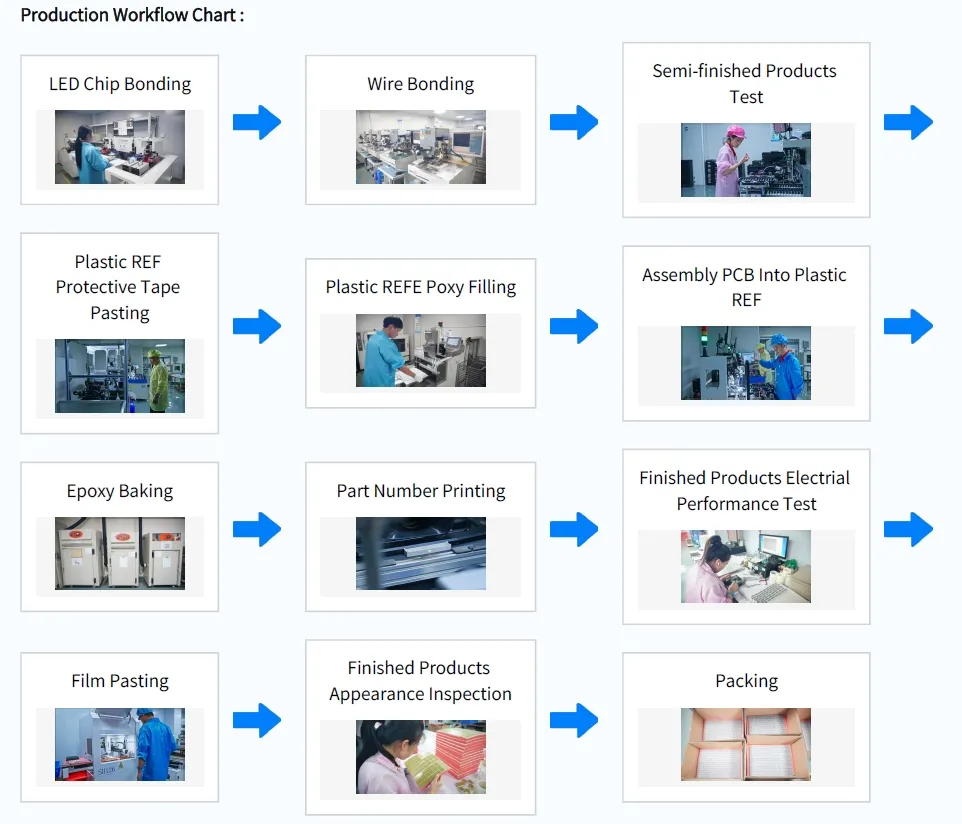

Descripción general de la oficina y la fábrica

Exposiciones de la empresa

SERVICIOS DE ENVÍO

Preguntas frecuentes

P1 ¿Es usted una empresa comercial o un fabricante?
R: Somos fabricantes originales con más de 20 años de experiencia en pantallas LED optoelectrónicas.
P2 ¿Cuáles son sus principales productos?
R: Nuestros principales productos incluyen pantalla LED de 7 segmentos, pantalla LED SMD, pantalla LED de matriz de puntos, pantalla LED de flecha, pantalla LED de diseño personalizado, barra de luz LED, LED de orificio pasante, LED SMD, retroiluminación LED, etc.
P3 ¿Cuál es su MOQ?
R: Nuestro MOQ es de 1000 piezas. También podemos aceptar pedidos de muestra y pedidos pequeños con una cantidad inferior a nuestro MOQ.
P4 Antes de realizar el pedido, ¿puedo obtener algunas muestras para probar?
R: Sí. Podemos proporcionar de 5 a 10 muestras gratuitas para su prueba, pero el costo del flete correrá a cargo del cliente.
P5 ¿Cuánto dura su tiempo de entrega?
R: Tiempo de entrega: alrededor de 10-20 días; Según la cantidad del pedido y las materias primas. Si tiene un pedido urgente y tenemos materias primas en stock,
podemos ajustar nuestro plan de producción para que esté listo en 7-10 días.
P6 ¿Cuáles son sus condiciones de pago?
R: Aceptamos transferencia bancaria, T/T, Western Union y Paypal con una pequeña cantidad. Los detalles de los métodos de pago se pueden negociar.
P7 ¿Puede cotizarme precios FOB?
R: Sí. Podemos cotizarle precios basados en los incoterms EXW, FOB, CIF, DDP.
P8 ¿Cómo puedo obtener su catálogo y lista de precios?
R: Sí. Por favor, háganos saber su dirección de correo electrónico o contáctenos directamente desde el sitio web para obtener nuestro catálogo y lista de precios.
P9 ¿Puedo negociar los precios?
R: Sí, podemos considerar descuentos para pedidos al por mayor.
P10 ¿Cuánto costarán los gastos de envío?
R: Depende del tamaño de su envío y del método de envío.
Le ofreceremos el cargo que solicitó.
P11 ¿Puede hacer productos de diseño personalizado?
R: Sí, el servicio OEM y ODM están disponibles. Podemospersonalizadoslos tamaños, el color del LED y los iconos funcionales de acuerdo con sus requisitos.
P12 Si envío mi diseño, ¿puede hacerlo solo para mí y no mostrarlo a nadie más?
R: Sí, no lo mostraremos ni lo venderemos a otros sin su autorización.
P13 ¿Cuál será el plazo de entrega de las muestras para los productospersonalizadosR: El plazo de entrega de las muestras será de unos 20-25 días hábiles después de recibir el costo del molde y la aprobación del dibujo del molde de los clientes.
P14 ¿Cuáles son los métodos de envío?
R: Por lo general, enviamos los productos por DHL, FEDEX, UPS, EMS, POR AIRE, POR MAR, etc., también puede elegir la otra forma que sea mejor para usted.
P15 ¿Cómo garantiza la calidad de sus productos?
R: Somos fabricantes certificados ISO 9001 QMS con más de 20 años de experiencia. Realizamos dos pruebas al 100% de todos nuestros productos antes del envío.
