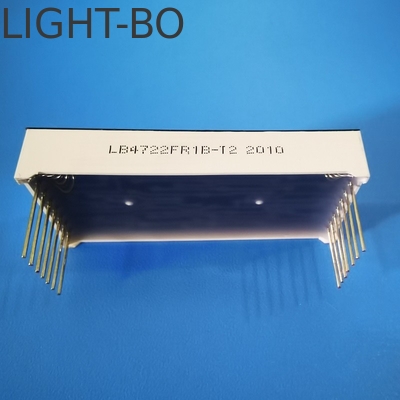

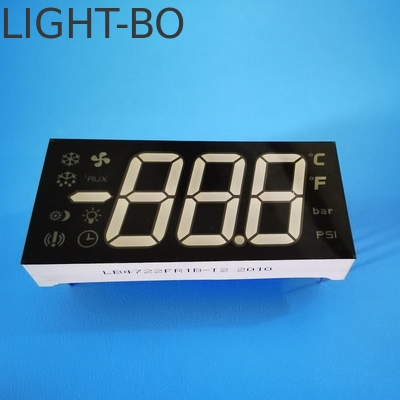

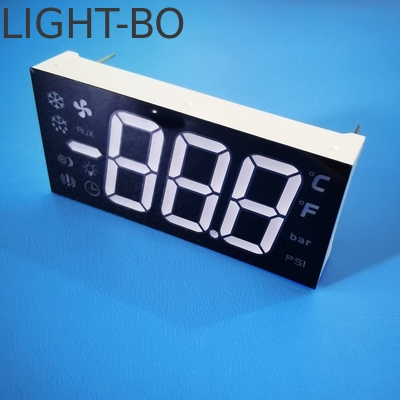

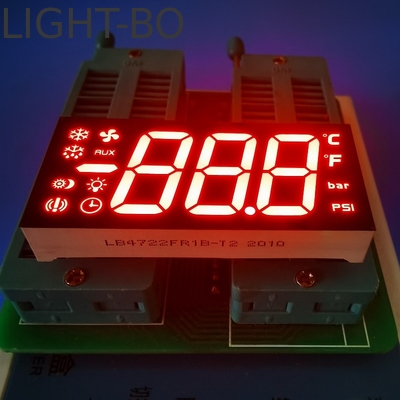

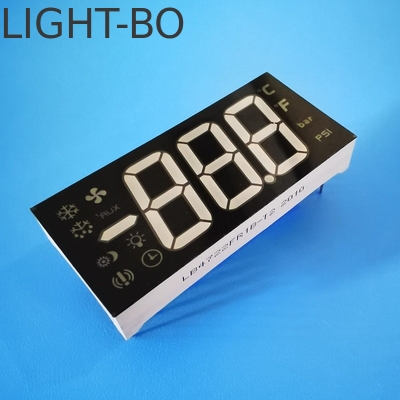

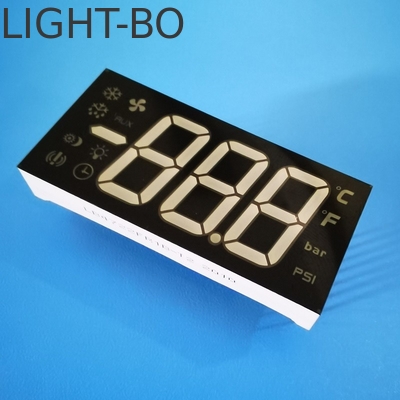

Pantalla de control de refrigeración con catodo común de pantalla LED de 3 dígitos y 7 segmentos de color rojo ultrabrillante

Pantalla LED de 7 segmentos de 3 dígitos rojo ultra brillante, cátodo común para panel de control de refrigeración

• Dimensiones exteriores: 47 x 22 x 8 mm

•

• Polaridad: cátodo común

•

• Color de emisión: Rojo ultra brillante

•

• Longitud de onda: 620-625 nm

•

• Intensidad luminosa: 80-100 mcd

•

• Voltaje directo: 1.8-2.3V/led

•

• Corriente directa: 5-10mA/led

• Con segmentos amarillos y superficie negra con película

• Colores de emisión: disponible en rojo, azul, verde, blanco, ámbar, amarillo y naranja, multicolor

• Valores máximos absolutos (Ta=25ºC)

  Parámetro	Símbolo	Valores nominales	Unidad
  Corriente directa (por diodo)	Ipm	20	mA
  Voltaje inverso (por diodo)	Vr	5	V
  Disipación de potencia (por diodo)	Pm	80	mW
  Rango de temperatura de funcionamiento	Topr	-40~+85	ºC
  Rango de temperatura de almacenamiento	Tstg	-40~+85	ºC
  Temperatura de soldadura (≤3 segundos)	Th	260	ºC



  Código: Amarillo Verdoso - J

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1.8		2.4	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	30		40	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	569		574	nm



  Código: Ámbar/Amarillo - Y

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1.8		2.5	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	585		595	nm



  Código: Naranja - F

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1.8		2.4	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	600		605	nm



  Código: Rojo súper brillante - R

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1.8		2.2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	50		60	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	630		635	nm



  Código: Rojo ultra brillante - UR

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	1.8		2.2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	80		100	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	625		635	nm



  Código: Verde puro - G

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	2.6		3.2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		180	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	515		525	nm



  Código: Azul ultra brillante - BH

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	2.8		3.2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	460		465	nm



  Código: Blanco ultra brillante - WH

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Voltaje directo	Vf	If=10mA	2.8		3.2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Temperatura de color del LED	K	If=10mA	5500	20	6800	K
  Coordenadas de cromaticidad	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm



• Alta intensidad luminosa y fiabilidad

• Bajo consumo de energía

• Rendimiento estable

• Larga vida útil

• Fácil montaje

• Compatible con IC

• Certificado: RoHS

•

• Aplicaciones:

• Electrodomésticos, control de aire acondicionado, indicadores de refrigerador, control de refrigerador, control de enfriamiento, control de calefacción, etc.

• Electrodomésticos, control de aire acondicionado, indicadores de refrigerador, refrigerador
