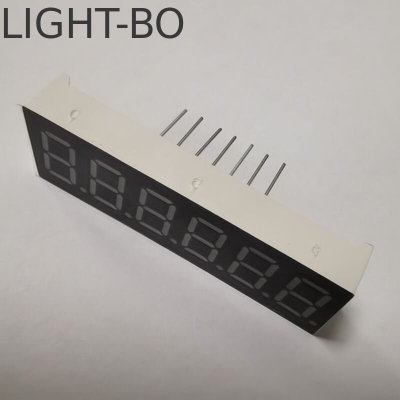

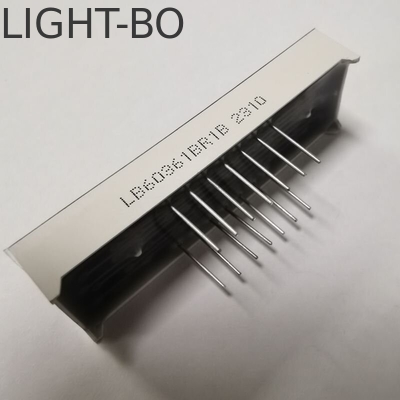

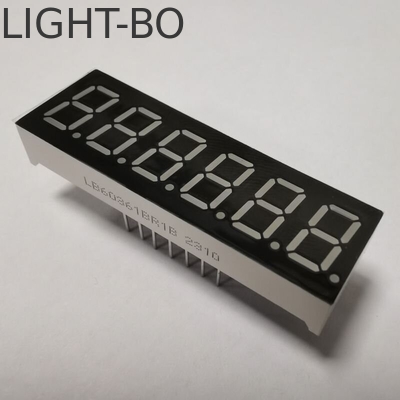

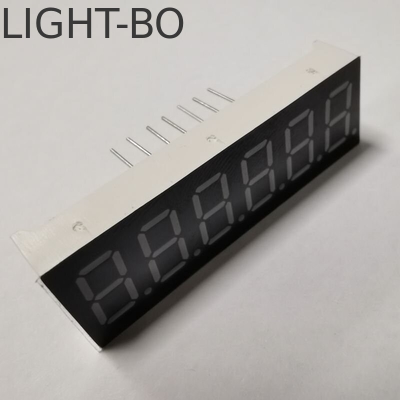

Pantalla LED de 7 segmentos de color verde puro de 6 dígitos y 0.36 pulgadas para temporizador digital

Pantalla LED de 7 segmentos de 0.36 pulgadas y 6 dígitos en verde puro para temporizador digital

Descripción del producto

Altura del dígito: 9.2 mm (0.36 pulgadas)
Dimensiones exteriores: 43.5 x 14.0 x 7 mm - Compacto y eficiente
Diseño de ánodo común
Elaborado con segmentos blancos, superficie negra para un contraste óptimo
Longitud de onda: 515-525 nm
Intensidad luminosa: 120-180 MCD para una clara visibilidad
Voltaje directo: 2.6-3.2 V/LED
Corriente directa: 5-10 mA/LED
Colores de emisión personalizados: rojo, azul, verde amarillento, verde puro, ámbar, naranja, amarillo y blanco
Alta intensidad luminosa y fiabilidad inigualable
Eficiente energéticamente con bajo consumo de energía
Consumo de corriente extremadamente bajo para una mayor eficiencia
Bajo costo de desarrollo para soluciones económicas
Ofrece un rendimiento estable en todo momento
Segmentos uniformes continuos para una visualización consistente
Larga vida útil que garantiza durabilidad y rendimiento
Fácil montaje para una instalación rápida
Compatible con IC para una integración perfecta
Certificado: Cumple con RoHS

Aplicación: Ampliamente utilizado para paneles de instrumentos, electrodomésticos, indicadores digitales de temperatura/humedad, etc.

Parámetros del producto

Máximas clasificaciones absolutas (Ta=25°C)

Parámetro	Símbolo	Clasificaciones	Unidad
Corriente directa (por dado)	Ipm	20	mA
Voltaje inverso (por dado)	Vr	5	V
Disipación de potencia (por dado)	Pm	80	mW
Rango de temperatura de operación	Topr	-40~+85	°C
Rango de temperatura de almacenamiento	Tstg	-40~+85	°C
Temperatura de soldadura (≤3 segundos)	Th	260	°C

Código: Verde amarillento - J

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.4	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	30		40	mcd
Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	569		574	nm

Código: Ámbar/Amarillo - Y

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.5	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	60		80	mcd
Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	585		595	nm

Código: Naranja - F

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.4	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	60		80	mcd
Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	600		605	nm

Código: Rojo súper brillante - R

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	50		60	mcd
Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	630		635	nm

Código: Rojo ultra brillante - UR

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	80		100	mcd
Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	625		635	nm

Código: Verde puro - G

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	2.6		3.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	120		180	mcd
Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	515		525	nm

Código: Azul ultra brillante - BH

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	2.8		3.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	120		140	mcd
Ancho de espectro a mitad de valor	Δλ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	460		465	nm

Código: Blanco ultra brillante - WH

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	2.8		3.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	120		140	mcd
Temperatura de color del LED	K	If=10mA	5500	20	6800	K
Coordenadas de cromaticidad	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm
