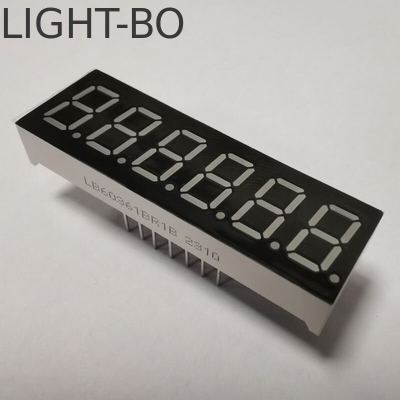

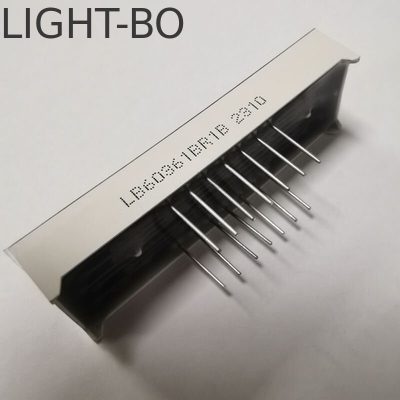

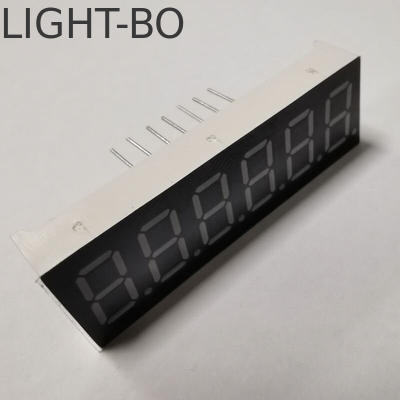

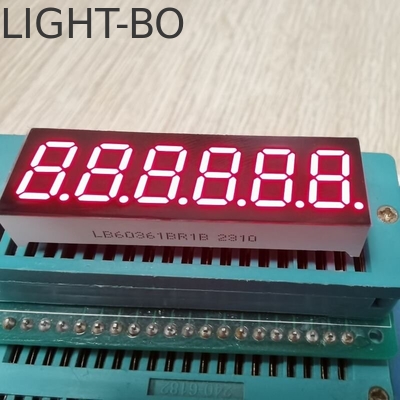

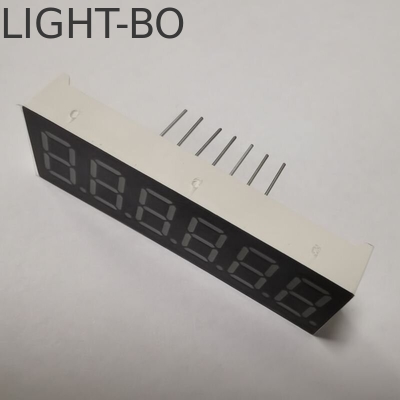

Pantalla LED de 7 segmentos de 0.36 pulgadas y 6 dígitos, rojo ultrabrillante, para panel de instrumentos

• Altura del dígito: 9.2 mm (0.36 pulgadas)
  Dimensiones exteriores: 43.5 x 14.0 x 7 mm - Compacto y eficiente
  • Diseño de ánodo común
  • Fabricado con segmentos blancos, superficie negra para un contraste óptimo
  • Longitud de onda: 630-635 nm
  Intensidad luminosa: 50-60 MCD para una visibilidad clara
  Voltaje directo: 1.8-2.2 V/LED
  • Corriente directa: 5-10 mA/LED
  Colores de emisión personalizados: rojo, azul, verde amarillo, verde puro, ámbar, naranja, amarillo y blanco

•
  • Alta intensidad luminosa y fiabilidad inigualable
  • Eficiente energéticamente con bajo consumo de energía
  • Consumo de corriente extremadamente bajo para una mayor eficiencia
  • Bajo costo de desarrollo para soluciones económicas
  • Ofrece un rendimiento estable en todo momento
  • Segmentos uniformes continuos para una visualización consistente
  • Larga vida útil que garantiza durabilidad y rendimiento
  • Fácil montaje para una instalación rápida
  • Compatible con IC para una integración perfecta
  • Certificado: Cumple con RoHS

  Aplicación: Ampliamente utilizado para paneles de instrumentos, electrodomésticos, indicadores digitales de temperatura/humedad, etc.

•

Parámetros del producto

Máximas clasificaciones absolutas (Ta=25ºC)

​

Parámetro	Símbolo	Clasificaciones	Unidad
Corriente directa (por dado)	Ipm	20	mA
Voltaje inverso (por dado)	Vr	5	V
Disipación de potencia (por dado)	Pm	80	mW
Rango de temperatura de operación	Topr	-40~+85	ºC
Rango de temperatura de almacenamiento	Tstg	-40~+85	ºC
Temperatura de soldadura (≤3 segundos)	Th	260	ºC

​Código: Verde Amarillo - J

​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.4	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	30		40	mcd
Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	569		574	nm

​Código: Ámbar/Amarillo - Y

​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.5	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	60		80	mcd
Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	585		595	nm

​Código: Naranja - F

​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.4	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	60		80	mcd
Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	600		605	nm

​Código: Rojo Súper Brillante - R

​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	50		60	mcd
Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	630		635	nm

​Código: Rojo Ultra Brillante - UR

​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	1.8		2.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	80		100	mcd
Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	625		635	nm

​Código: Verde Puro - G

 ​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	2.6		3.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	120		180	mcd
Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	515		525	nm

​Código: Azul Ultra Brillante - BH

 ​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	2.8		3.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	120		140	mcd
Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
Longitud de onda	Dλ	If=10mA	460		465	nm

​Código: Blanco Ultra Brillante - WH

 ​

Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
Voltaje directo	Vf	If=10mA	2.8		3.2	V
Voltaje inverso	Vr	Ir=10uA	5			V
Intensidad luminosa	Iv	If=10mA	120		140	mcd
Temperatura de color del LED	K	If=10mA	5500	20	6800	K
Coordenadas de cromaticidad	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

​SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARCA: LIGHT-BO) Establecida en 2006, una empresa que integra I+D, fabricación y ventas de pantallas LED optoelectrónicas. Empresa certificada por Sistemas de Gestión de Calidad ISO 9001 2015. Con más de 15 años de experiencia OEM y ODM.
LIGHTBO se ha comprometido a proporcionar soluciones personalizadas de alta calidad y bajo costo para ayudar a los clientes a reducir costos y mejorar la competitividad.

Aplicaciones de productos

Pantalla LED de 7 segmentos, Pantalla LED personalizada, Pantalla LED numérica, Pantalla LED de matriz de puntos, ampliamente utilizada para electrodomésticos, indicadores de temperatura, indicadores de humedad, controlador de refrigerador, indicador de termostato, control de calefacción y refrigeración, etc.

Certificaciones

Vista general de la oficina y la fábrica

Exposiciones de la empresa

SERVICIOS DE ENVÍO

Preguntas frecuentes (Preguntas frecuentes)

P1 ¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante original con más de 20 años de experiencia en pantallas LED optoelectrónicas.
P2 ¿Cuáles son sus productos principales?
R: Nuestros productos principales incluyen pantallas LED de 7 segmentos, pantallas LED SMD, pantallas LED de matriz de puntos, pantallas LED de flecha, pantallas LED de diseño personalizado, barras de luz LED, LEDs de orificio pasante, LEDs SMD, retroiluminación LED, etc.
P3 ¿Cuál es su MOQ?
R: Nuestro MOQ es de 1000 unidades. También podemos aceptar pedidos de muestra y pedidos pequeños con una cantidad inferior a nuestro MOQ.
P4 Antes de realizar el pedido, ¿puedo obtener algunas muestras para probarlas?
R: Sí. Podemos proporcionar 5-10 muestras gratuitas para su prueba, pero el costo del flete correrá a cargo del cliente.
P5 ¿Cuánto tiempo tarda la entrega?
R: Tiempo de entrega: Aproximadamente 10-20 días; Según la cantidad del pedido y las materias primas. Si tiene un pedido urgente y tenemos materias primas en stock,
podemos ajustar nuestro plan de producción para que esté listo en 7-10 días.
P6 ¿Cuáles son sus condiciones de pago?
R: Aceptamos transferencias bancarias, T/T, Western Union y Paypal para pequeñas cantidades. Los detalles de los métodos de pago son negociables.
P7 ¿Puede darme precios FOB?
R: Sí. Podemos cotizarle precios basados en los Incoterms EXW, FOB, CIF, DDP.
P8 ¿Cómo puedo obtener su catálogo y lista de precios?
R: Sí. Por favor, háganos saber su dirección de correo electrónico o contáctenos directamente desde el sitio web para nuestro catálogo y lista de precios.
P9 ¿Puedo negociar los precios?
R: Sí, podemos considerar descuentos para pedidos a granel.
P10 ¿Cuánto costarán los gastos de envío?
R: Depende del tamaño de su envío y del método de envío.
Le ofreceremos el cargo según lo solicitado.
P11 ¿Puede hacer productos de diseño personalizado?
R: Sí, los servicios OEM y ODM están disponibles. Podemos personalizar los tamaños, el color del LED y los iconos funcionales según sus requisitos.
P12 Si envío mi diseño, ¿puede hacerlo solo para mí y no mostrárselo a nadie más?
R: Sí, no lo mostraremos ni lo venderemos a otros sin su autorización.
P13 ¿Cuál será el tiempo de entrega de las muestras para productos personalizados?
R: El tiempo de entrega de las muestras será de aproximadamente 20-25 días hábiles después de recibir el costo del molde y la aprobación del dibujo del molde por parte de los clientes.
P14 ¿Cuáles son los métodos de envío?
 R: Generalmente enviamos los productos por DHL, FEDEX, UPS, EMS, POR AIRE, POR MAR, etc., también puede elegir la otra forma que sea mejor para usted.
P15 ¿Cómo garantiza la calidad de sus productos?
R: Somos fabricantes certificados ISO 9001 QMS con más de 20 años de experiencia. Realizamos pruebas dobles al 100% para todos nuestros productos antes del envío.
