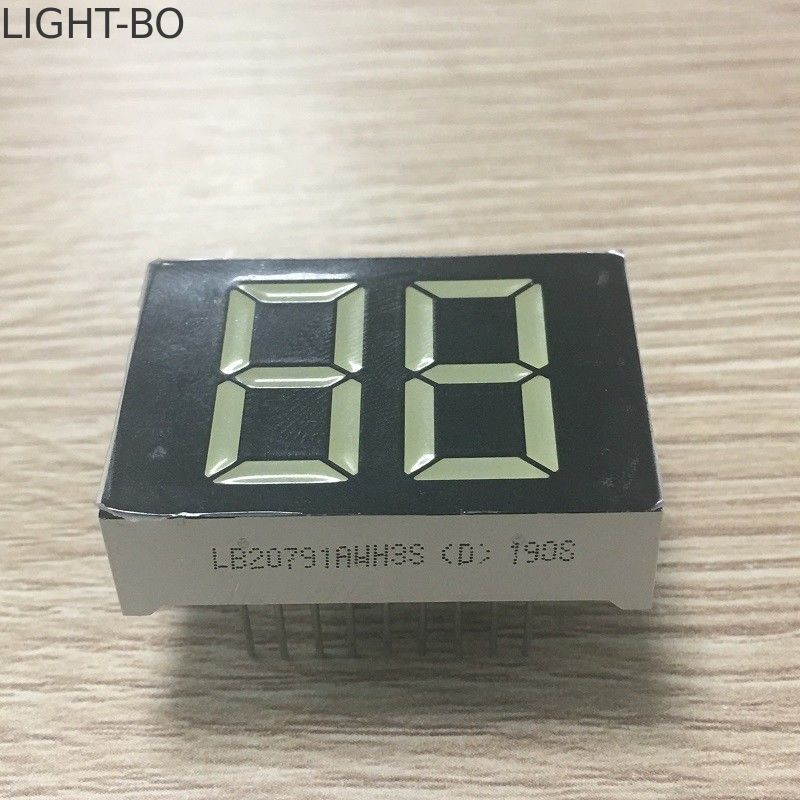

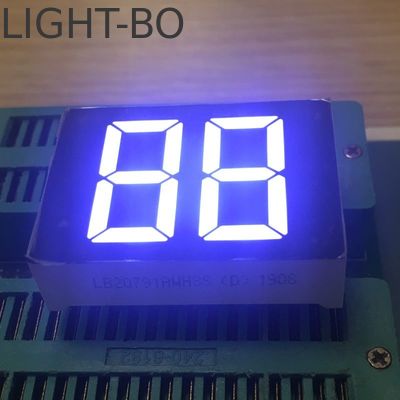

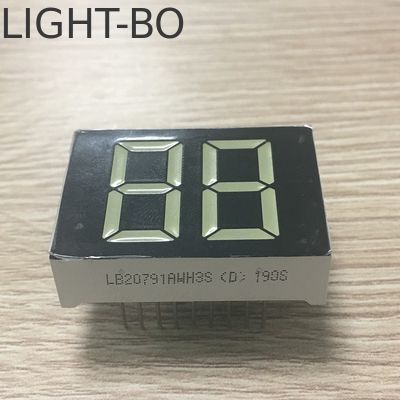

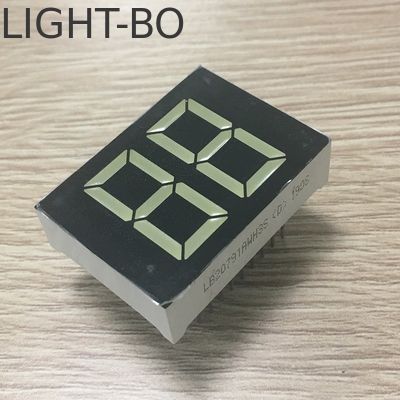

Ultra brillante Anodo común rojo 20 mm Blanco 2 dígitos 7 segmentos LED

Pantalla LED de 7 segmentos de 2 dígitos de 20 mm de ánodo común rojo ultrabrillante

• Pantalla LED de 7 segmentos de dos dígitos personalizada

• Dimensiones exteriores: 35,8*25,8*10 mm

• Altura del dígito: 20 mm (0,79 pulgadas)

• Polaridad: ánodo común

• Segmentos amarillos superficie negra

• Color de emisión: blanco ultrabrillante

• X / Y: 0,29-0,31

• Intensidad luminosa: 120-140 mcd

• Tensión directa: 2,8-3,2 V/led

• Corriente directa: 5-10 mA/led


• Alta intensidad luminosa

• Bajo consumo de energía

• Corriente extremadamente baja

• Rendimiento estable

• Amplio ángulo de visión

• Segmentos uniformes continuos

• Larga vida útil

• Disipación de calor rápida

• Compatible con CI

• Fácil montaje

• Cumple con RoHS

• Valores máximos absolutos (Ta=25ºC)

• Parámetro	Símbolo	Valores nominales	Unidad
  Corriente directa (por diodo)	Ipm	20	mA
  Tensión inversa (por diodo)	Vr	5	V
  Disipación de potencia (por diodo)	Pm	80	mW
  Rango de temperatura de funcionamiento	Topr	-40~+85	ºC
  Rango de temperatura de almacenamiento	Tstg	-40~+85	ºC
  Temperatura de soldadura (≤3 segundos)	Th	260	ºC



  Código: Amarillo Verde - J

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	1,8		2,4	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	30		40	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	569		574	nm



  Código: Ámbar/Amarillo -Y

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	1,8		2,5	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	585		595	nm



  Código: Naranja -F

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	1,8		2,4	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	600		605	nm



  Código: Rojo Superbrillante -R

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	1,8		2,2	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	50		60	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	630		635	nm



  Código: Rojo Ultrabrillante -UR

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	1,8		2,2	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	80		100	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	625		635	nm



  Código: Verde Puro -G

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	2,6		3,2	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		180	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	515		525	nm



  Código: Azul Ultrabrillante -BH

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	2,8		3,2	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Espectro con valor medio	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	460		465	nm



  Código: Blanco Ultrabrillante -WH

  Parámetro	Símbolo	Condición	Mín.	Típ.	Máx.	Unidad
  Tensión directa	Vf	If=10mA	2,8		3,2	V
  Tensión inversa	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Temperatura de color del LED	K	If=10mA	5500	20	6800	K
  Coordenadas de cromaticidad	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

          Aplicaciones:
         Ampliamente utilizado para controladores de temperatura e indicadores digitales, electrodomésticos, paneles de instrumentos, etc.
