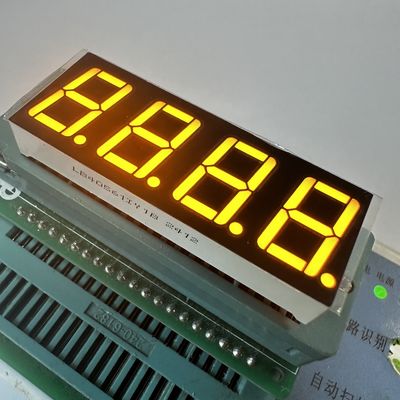

Ultra brillante ámbar 4 dígitos 14.2mm 7 segmentos LED pantalla común anodo para el control de temperatura

Pantalla LED de 7 segmentos ámbar ultrabrillante de 4 dígitos y 14,2 mm con ánodo común para control de temperatura

• Especificaciones:
• Pantalla: 4 dígitos, pantalla LED de reloj de 7 segmentos de 0,56 pulgadas
• Altura del carácter: 14,2 mm (0,56 pulgadas)
• Dimensiones exteriores: 50,3 x 19,0 x 8 mm

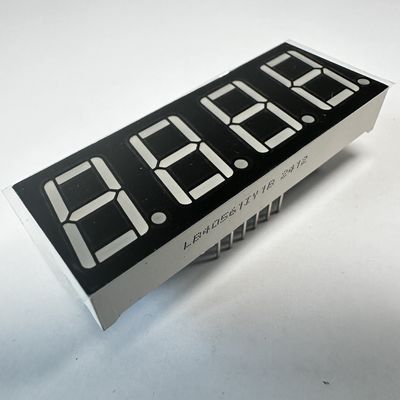

• Segmentos blancos, superficie negra
• Con ánodo común
• Color de emisión: Ámbar ultrabrillante
• Intensidad luminosa: 60-80mcd
• Voltaje directo: 1,8-2,5V/led
• Corriente directa: 5-10mA/led
• Colores: rojo, azul, verde amarillo, verde puro, ámbar, naranja y blanco puro
• Máximos valores absolutos (Ta=25ºC)

  Parámetro	Símbolo	Valores	Unidad
  Corriente directa (por chip)	Ipm	20	mA
  Voltaje inverso (por chip)	Vr	5	V
  Disipación de potencia (por chip)	Pm	80	mW
  Rango de temperatura de operación	Topr	-40~+85	ºC
  Rango de temperatura de almacenamiento	Tstg	-40~+85	ºC
  Temperatura de soldadura (≤3 segundos)	Th	260	ºC

• Código: Verde Amarillo - J

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,4	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	30		40	mcd
  Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	569		574	nm

• Código: Ámbar/Amarillo -Y

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,5	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	585		595	nm

• Código: Naranja -F

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,4	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	60		80	mcd
  Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	600		605	nm

• Código: Rojo ultrabrillante -R

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	1,8		2,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	50		60	mcd
  Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	630		635	nm

• Código: Verde puro -G

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	2,6		3,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		180	mcd
  Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	515		525	nm

• Código: Azul ultrabrillante -BH

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	2,8		3,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Ancho del espectro a mitad de valor	△λ	If=10mA		20		nm
  Longitud de onda	Dλ	If=10mA	460		465	nm

• Código: Blanco ultrabrillante -WH

  Parámetro	Símbolo	Condición	Mín	Típ	Máx	Unidad
  Voltaje directo	Vf	If=10mA	2,8		3,2	V
  Voltaje inverso	Vr	Ir=10uA	5			V
  Intensidad luminosa	Iv	If=10mA	120		140	mcd
  Temperatura de color del LED	K	If=10mA	5500	20	6800	K
  Coordenadas de cromaticidad	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Aplicaciones de los productos

Pantalla LED de 7 segmentos, Pantalla LED personalizada, Pantalla LED numérica, Pantalla LED de matriz de puntos, ampliamente utilizada para electrodomésticos, indicadores de temperatura, indicadores de humedad, controlador de refrigerador, indicador de termostato, control de calefacción y refrigeración, etc.
