Datos del producto:
|
| Color: | Blanco/rojo brillante/verde/ámbar | Dimensiones externas: | 57*36*8m m |
|---|---|---|---|
| Altura del dígito: | 18mm/11m m | Polaridad: | Ánodo común |
| Nombre: | el segmento 7 llevó la exhibición | Uso: | Control de la temperatura |
| Alta luz: | pantalla LED del segmento 80mW 7,Pantalla LED del segmento del tablero de instrumentos 7,4 exhibición de segmento de los dígitos 7 |
||

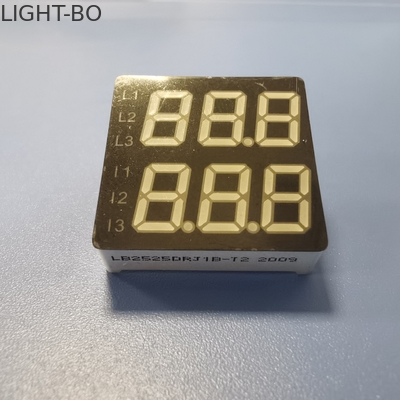

Dígitos duales ultra blancos/ultra verdes de la línea 4 + 4 pantalla LED modificada para requisitos particulares de 7 segmentos para el tablero de instrumentos
Detalle rápido de las pantallas LED del segmento
1. Podemos suministrarle toda clase de exhibición de LED segmento 7:
--- Tamaño del dígito: a partir de la 0,25" a 16"
--- Dígito Numer: 1, 2, 3, 4, 5 y 6 dígitos
2. Segmento: segmento 7 segmento y 16 disponible
3. Color de emisión disponible: Rojo, verde, azul, amarillo, ambarino, blanco, bicolor
4. Color superficial disponible: negro, gris o rojo
5. Color del lente: blanco o lo mismo que emitiendo color
Código: Verde puro
| Parámetro | Símbolo | Condición | Minuto | Tipo | Máximo | Unidad |
| Voltaje delantero | Vf | If=20mA | 3,0 | 3,5 | V | |
| Voltaje reverso | Vr | Ir=10uA | 5 | V | ||
| Intensty luminoso | Intravenoso | If=20mA | 200 | 220 | mcd | |
| Espectro con de medio valor | △λ | If=20mA | 20 | nanómetro | ||
| Longitud de onda | Dλ | If=20mA | 525 | 530 | nanómetro |
Código: Blanco ultra brillante
| Parámetro | Símbolo | Condición | Minuto | Tipo | Máximo | Unidad |
| Voltaje delantero | Vf | If=20mA | 2,8 | 3,6 | V | |
| Voltaje reverso | Vr | Ir=10uA | 5 | V | ||
| Intensty luminoso | Intravenoso | If=20mA | 100 | 120 | mcd | |
| Espectro con de medio valor | △λ | If=20mA | 20 | nanómetro |
Código: Rojo brillante
| Parámetro | Símbolo | Condición | Minuto | Tipo | Máximo | Unidad |
| Voltaje delantero | Vf | If=20mA | 1,8 | 2,2 | V | |
| Voltaje reverso | Vr | Ir=10uA | 5 | V | ||
| Intensty luminoso | Intravenoso | If=20mA | 25 | 35 | mcd | |
| Espectro con de medio valor | △λ | If=20mA | 20 | nanómetro | ||
| Longitud de onda | Dλ | If=20mA | 625 | 635 | nanómetro |
Código: Verde amarillo
| Parámetro | Símbolo | Condición | Minuto | Tipo | Máximo | Unidad |
| Voltaje delantero | Vf | If=20mA | 1,8 | 2,5 | V | |
| Voltaje reverso | Vr | Ir=10uA | 5 | V | ||
| Intensty luminoso | Intravenoso | If=20mA | 20 | 40 | mcd | |
| Espectro con de medio valor | △λ | If=20mA | 20 | nanómetro | ||
| Longitud de onda | Dλ | If=20mA | 569 | 574 | nanómetro |
Código: Ámbar
| Parámetro | Símbolo | Condición | Minuto | Tipo | Máximo | Unidad |
| Voltaje delantero | Vf | If=20mA | 1,8 | 2,5 | V | |
| Voltaje reverso | Vr | Ir=10uA | 5 | V | ||
| Intensty luminoso | Intravenoso | If=20mA | 20 | mcd | ||
| Espectro con de medio valor | △λ | If=20mA | 30 | nanómetro | ||
| Longitud de onda | Dλ | If=20mA | 585 | 595 | nanómetro |
Grados máximos absolutos (Ta=25℃)
| Parámetro | Símbolo | Grados | Unidad |
| Corriente delantera (por dados) | IPM | 20 | mA |
| Voltaje reverso (por dados) | Vr | 5 | V |
| Disipación de poder (por dados) | P.M. | 80 | mW |
| Gama de temperaturas de funcionamiento | Topr | -40~+120 | ℃ |
| Gama de temperaturas de almacenamiento | Tstg | -40~+120 | ℃ |
| Temperatura de la soldadura (sec 3) | Th | 260 | ℃ |
Curso de la vida de trabajo 100,000hours, grado máximo absoluto del LED en Ta=25℃
Característica de las pantallas LED del segmento
